        查詢了ER圖相關資料,如下:
        簡單說方框代表實體；橢圓代表屬性；菱形框代表關系。

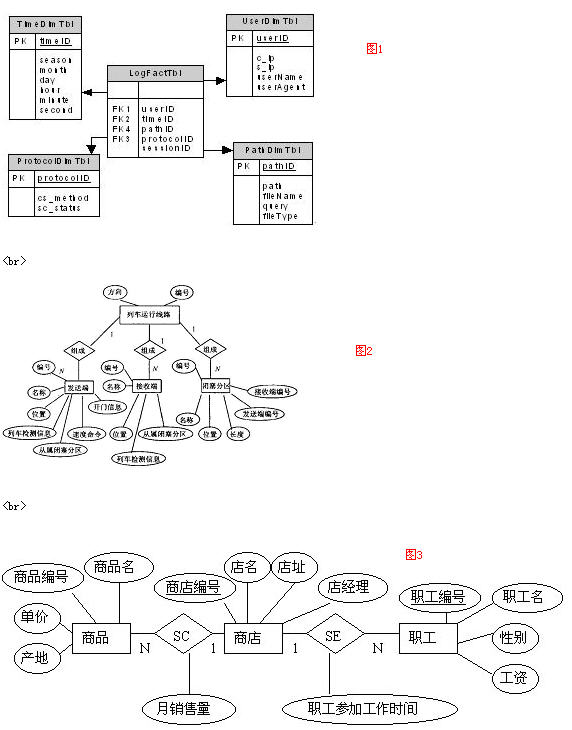

        下圖是在網上找到的,都是說是ER圖.它們有什么不同?

posted on 2009-05-14 15:47 二胡閱讀(3857) 評論(2) 編輯收藏所屬分類: pl/sql

# re: ER圖[未登錄](méi) 2009-05-14 16:06 永恒

1 回復 更多評論

# re: ER圖 2009-05-16 23:25 jinfeng_wang

不同開發階段，對“系統”的不同表現。

順序可以大致可以是2->3->1
不過2和3 比較像，但是畫的好像也不是很規范。
