采用平面方式展現機房室內場景是我們?cè)谄匠５膽?yīng)用系統中最常見的界面，平面展現具有高效、直觀、準確的優點，隨著信息量的擴增和技術的發展，客戶希望在系統能夠提供更逼真的3D場景，用于增加系統的可閱讀性。TWaver Flex 3D借用TWaver的Element對象，通過在Element對像上面擴展3D Style，實現了3D場景的再現。
在最常見的需求中就是創建規則形狀的機房?jī)?nèi)設備陣列，要求按照指定的行、列數自動構建機柜。

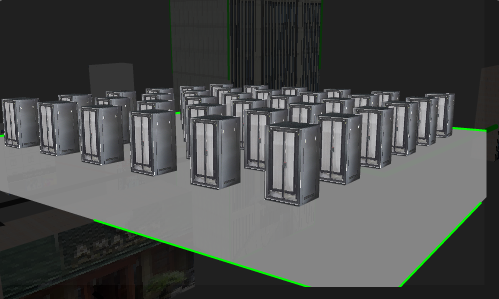

這種標準場景使用下面的代碼就可以輕松創建
public static function getRoomBox(id:Object):ElementBox {
var size:Number=1600;
var box:ElementBox=new ElementBox();
var xgap:Number=size / 8;
var ygap:Number=size / 8;
var startX:Number=-xgap * 2.5;
var starty:Number=-ygap * 2.5;
for (var i:int=0; i < 6; i++)
{
for (var j:int=0; j < 6; j++)
{
box.add(createRack(i + ":" + j, startX + i * xgap, starty + j * xgap));
}
}
var floor:IElement=new Element();
floor.setStyle(Style3D.MAPPINGTYPE, Consts3D.MAPPINGTYPE_COLOR);
floor.setStyle(Style3D.THREED_SHAPE_TYPE, Consts3D.THREED_SHAPE_TYPE_CUBE);
floor.setStyle(Style3D.MATERIAL_ALPHA, 0.6);
floor.setStyle(Style3D.MATERIAL_COLOR, 0x999999);
floor.setStyle(Style3D.ZORDERING_OFFSET, 2500);
floor.setStyle(Style3D.BOTH_SIDES_VISIBLE, true);
floor.setStyle(Style3D.PROPERTY_SPACE_LOCATION, new Vector3D(0, 0, 0));
floor.setStyle(Style3D.PROPERTY_SIZE, new Vector3D(size + 10, 0, size + 10));
box.add(floor);
return box;
}
private static function createRack(id:String, x:Number, z:Number):IElement{
var element:IElement=new Element(id);
element.setStyle(Style3D.MAPPINGTYPE, Consts3D.MAPPINGTYPE_MAP6);
element.setStyle(Style3D.MAPPING_COMMON_PATH, "rack3DImage");
element.setStyle(Style3D.PROPERTY_SIZE, new Vector3D(80, 150, 80));
element.setStyle(Style3D.PROPERTY_SPACE_LOCATION, new Vector3D(x, 150 / 2 + 10, z));
return element;
}
室內場景搭建出來了，用戶又有了新的要求，說我能不能看看房間外面的場景呢，比如說想要看到機房與機房之間的連接情況。那么這就要求我們轉移到戶外，將樓房展示出來，樓房與樓房之間的連接關系呈現出來。那么就用下面的代碼我們做一個戶外的展示
public static function buildSpacialTopo(box:ElementBox):void{
var o:Vector3D = new Vector3D(0,0,0);
var cbp:Vector3D = new Vector3D(0,50,0);
var lup:Vector3D = new Vector3D(100,10,-60);
var rup:Vector3D = new Vector3D(-100,10,-60);
var fp:Vector3D = new Vector3D(0,10,100);
var l1:Node = createLine([o,new Vector3D(rup.x,3,0),new Vector3D(rup.x,3,rup.z)],5,0x000000);
box.add(l1);
l1.name = "black line";
var l2:Node = createLine([o,new Vector3D(0,3,lup.z),new Vector3D(lup.x,3,lup.z)],5,0x00FF00);
l2.name = "green line";
box.add(l2);
var l3:Node = createLine([o,new Vector3D(fp.x,2,fp.z)],3,0xFF0000);
l3.name = "red line";
box.add(l3);
var cb:Node = createCube(cbp,"BI",new Vector3D(50,100,30));
cb.name = "building";
box.add(cb);
var ds1:Node = createCube(lup,"NO",new Vector3D(25,40,10));
ds1.name = "NO.1";
box.add(ds1);
var ds2:Node = createCube(rup,"NT",new Vector3D(35,20,10));
ds2.name = "No.2";
box.add(ds2);
var f:Node = createCube(fp,"SM",new Vector3D(20,35,10));
f.setStyle(Style3D.PROPERTY_ROT_ANGLE,new Vector3D(0,180,0));
f.name = "SM";
box.add(f);
}
public static function createLine(ps,width,color):Node{
var line:Node = new Node();
line.setStyle(Style3D.THREED_SHAPE_TYPE,Consts3D.THREED_SHAPE_TYPE_LINE);
line.setStyle(Style3D.LINE_SHAPE_POINTS,ps);
line.setStyle(Style3D.MAPPINGTYPE,Consts3D.MAPPINGTYPE_COLOR);
line.setStyle(Style3D.MATERIAL_COLOR,color);
line.setStyle(Style3D.LINE_SHAPE_WIDTH,width);
return line;
}
public static function createCube(pos,mappingsource,size):Node {
var node:Node = new Node();
node.setClient("TYPE","building");
node.setStyle(Style3D.PROPERTY_SPACE_LOCATION,pos);
node.setStyle(Style3D.PROPERTY_SIZE,size);
if(mappingsource!=null){
node.setStyle(Style3D.MAPPINGTYPE,Consts3D.MAPPINGTYPE_MAP6);
node.setStyle(Style3D.MAPPING_COMMON_PATH,mappingsource);
}else{
node.setStyle(Style3D.MAPPINGTYPE,Consts3D.MAPPINGTYPE_COLOR);
node.setStyle(Style3D.MATERIAL_COLOR,0x33FF88);
}
return node;
}

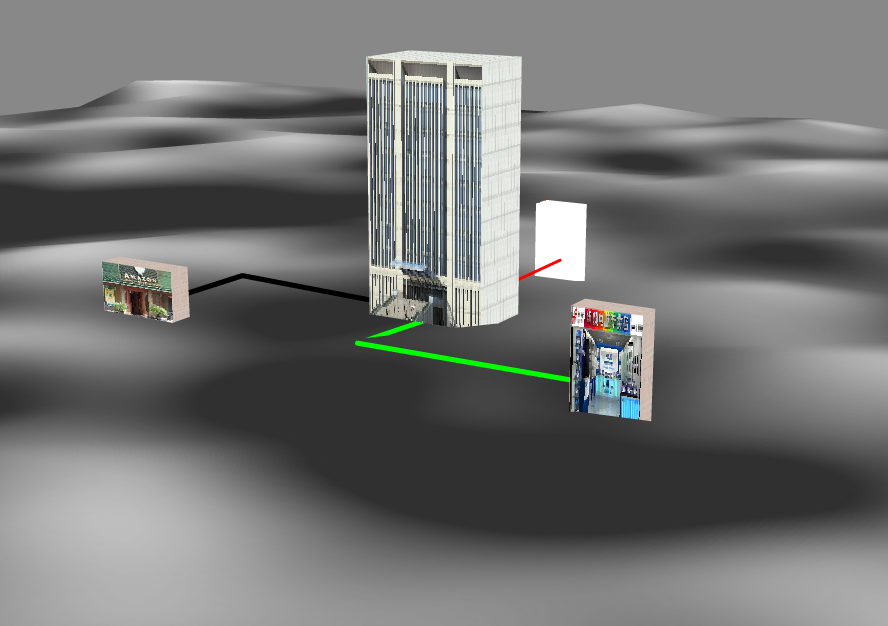

在建筑物之間我們使用Line的3D模型來模擬相互之間的連接。讓我們看看這樣的代碼會建立什么樣的場景
在我們做應用做的順風順?biāo)臅r(shí)候，客戶又出現了，他們有時候會說現在有了室內，戶外場景，不過戶外場景上只有孤零零的建筑物，看不出之間的相互地理關系來，這怎么辦，能不能再增強些這種功能？
嗚～～～～～，淚奔。
再奔也得干哪，悲催的碼農總得服務于千變?nèi)f化的客戶需求，咋整咋整？
要不加載下模擬的高程數據？
public static function buildTerrain(box:ElementBox):void{
var node:Node = new Node();
node.setStyle(Style3D.THREED_SHAPE_TYPE,Consts3D.THREED_SHAPE_TYPE_TERRAIN);
node.setStyle(Style3D.MAPPINGTYPE,Consts3D.MAPPINGTYPE_COMMON);
node.setStyle(Style3D.MAPPING_COMMON_PATH,"TT");
node.setStyle(Style3D.MAPPING_HEIGHTMAP,"HM");
node.setStyle(Style3D.EXTRUSION_SAMPLES,70);
node.setStyle(Style3D.EXTRUSION_XSCALE,1);
node.setStyle(Style3D.EXTRUSION_YSCALE,1);
node.setStyle(Style3D.EXTRUSION_RECENTER,true);
node.setStyle(Style3D.PROPERTY_ROT_ANGLE,new Vector3D(90,0,0));
node.setStyle(Style3D.EXTRUSION_HSCALE,0.1);
node.setStyle(Style3D.PROPERTY_SPACE_LOCATION,new Vector3D(-100,-100,0));
node.setClient("TYPE","terrain");
box.add(node);
}
要不這樣的場景交一下作業，跟客戶交待好，這樣就可以模擬地理情況了，
人生是美好的，不過那可是由一系列的意外組合而成的。用戶又問場景見出來了，不過我可怎么操作，怎么交互啊，我怎么能引導用戶從樓外進入機房，從機房操作機柜，從機柜查看設備，從設備查看面板啊。
我暈－－－－－－－，悲催的生活還沒有結束，人家客戶也沒有說錯，總得把這些零件拼起來吧。抓緊趕工，添加交互機制。我要讓用戶單擊樓房的時候，彈出一個機房?jī)?nèi)景，機房?jī)?nèi)景里面我可以選擇機柜，雙擊機柜我要呈現出機柜內設備的3D模型，當我雙擊一個設備的時候又可以查看他的設備面板。
network.selectionFunction = function(element:Element){
if("terrain" == element.getClient("TYPE")){
return false;
}
return true;
}
network.addEventListener(MouseEvent.MOUSE_MOVE,onClick);
.
private function onSelectionChanged(evt:SelectionChangeEvent):
void{
hideShapedWindow();
level = 0;
b1 =
null;
b2 =
null;
var data:Element = box.selectionModel.lastData as Element;
if(box.selectionModel.selection.contains(data)){
showRoomInfo(data,
this.mousePos);
}
}
private function onClick(evt:MouseEvent):
void{
var pos:Point =
new Point(evt.stageX,evt.stageY);
this.mousePos = network.globalToContent(pos);
}
private function showRoomInfo(element:Element,pos:Point):
void{
if("building" == element.getClient("TYPE")){
var box:ElementBox =DataUtils.getRoomBox("fd");
room = createRoom();
showShapedWindow(room,pos);
}
}
長出一口氣，終于完成一個展示全過程了，
為了讓客戶檢驗我的成果，我就把可以直接操作的swf放在了這里，可以直接下載去。鼠標拖拽，滾輪縮放。
代碼也都放在了這里
