性能測試用戶模型（二）：用戶模型圖  《轉載》

　性能測試用戶模型（一）：概述、術語定義、基礎數據、壓力度量

　　用戶模型

　　用戶的行為主要分為兩部分來考慮，一是針對一類特定角色的用戶，二是針對整個用戶群體。通過一組圖形來描述用戶的行為、操作路徑以及系統各部分的使用率，此種方法稱之為用戶模型（或者系統使用模型）。

　　用戶模型表示的是系統的使用場景，更準確的說是一個特定時間段的系統使用情況。操作路徑是用戶模型的核心，通過用戶模型，每個人都可以輕易的理解系統是如何被使用的。

　　基本圖形：

用戶類型

動作類型

同步點（集合點）

選擇或數據

條件

循環

退出

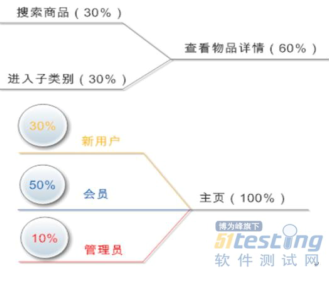

分支

合并


擴展圖形

隨機順序訪問


應用示例

　　下面以一個在線書店為例，假設我們已經得知以下信息：

　　● 有4種類型的用戶：新用戶、已注冊用戶、供應商、管理員。

　　● 所有的用戶都從主頁開始。

　　● 新用戶和已注冊用戶可以做如下操作：

　　　　● 通過標題、作者、關鍵字搜索圖書

　　　　● 添加到購物車

　　● 新用戶可以注冊成為會員。

　　● 會員可以登錄、修改帳戶信息、下訂單、查看訂單狀態

　　● 管理員和供應商必須從主頁登錄，然后進入管理頁面。

　　● 管理員可以添加新書、查看訂單狀態、更改訂單狀態、取消訂單

　　● 供應商可以查看庫存和銷售的統計報表。

首先為每個類型的用戶分別繪制模型圖。根據已知數據來制定用戶的操作路徑、操作比例。

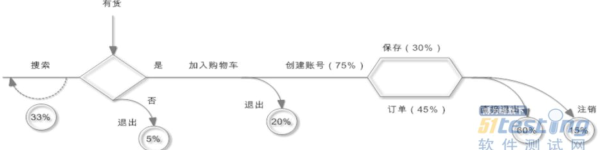

新用戶[1]


解釋：假設有100個新用戶，其中33個會進行多次搜索，有5個用戶會因?yàn)闆]有找到相關書目而退出系統。其他的95個用戶都可以找到所需書目并將其放入購物車中，這時會有20個用戶沒有創建賬號直接退出，其他的75個用戶都選擇了創建賬號。之后有45個用戶成功提交了訂單，另外30個只是保存了訂單。最后有60個用戶是通過直接關閉瀏覽器退出系統的，選擇注銷的只有15個。

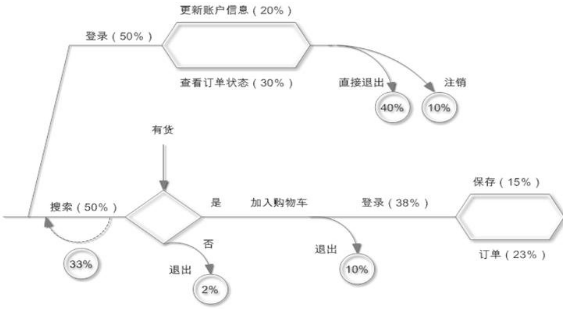

會員

　　解釋：100個會員，有一半是進行買書流程的，還有一半是進入賬號進行信息維護和查看訂單狀態。

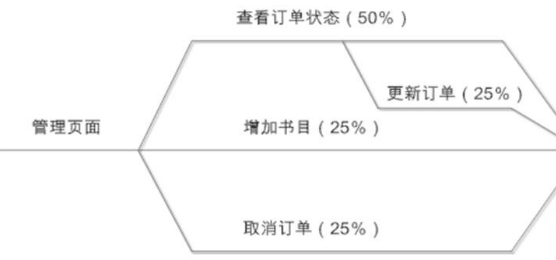

管理員

解釋：管理員操作都需要從登錄管理頁面開始，操作最多的是查看訂單狀態（50％），其中有一半的訂單需要修改，增加書目和取消訂單都占25％。

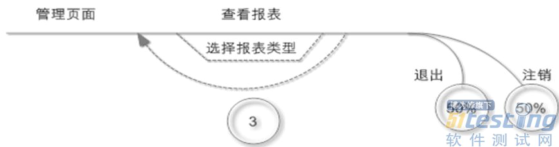

供應商

解釋：供應商也需要從管理員頁面登錄。供應商用戶只能進行查看報表操作，可以選擇多種不同類型的報表進行統計，平均每個用戶需要查看3種報表。

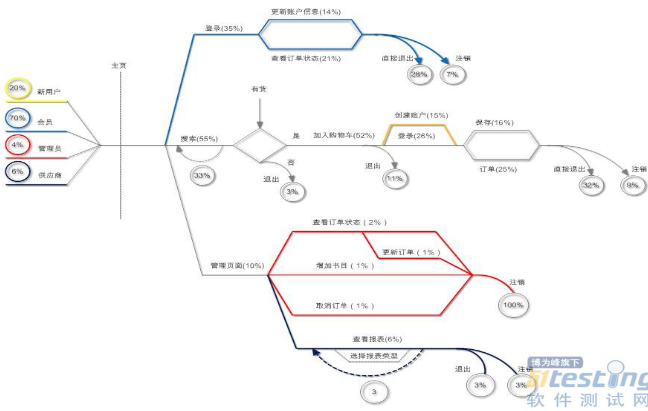

　　確定了各個用戶角色的模型后，再根據各用戶所占的比例，合并成整體用戶群的使用模型。

解釋：從整體考慮，新用戶占20％，會員70％，管理員4％，供應商6％。不同類型的用戶通過不同顏色來標識，所有的用戶都需要從主頁開始訪問系統。此模型反應了系統的整體使用情況，也即測試場景需要模擬的壓力。而測試場景中具體要執行的測試腳本，則主要根據各類型用戶各自的用戶模型來開發。

　　在繪制出模型圖后仍然需要不斷的同技術人員、業務人員溝通討論，找出模型中不合理或者遺漏之處，并逐步完善，直到共同確認。甚至是測試結束后，也需要根據系統實際運行環境來不斷調整，為后續的測試提供更準確的模型。

　　但只依靠模型圖仍然不能有效的對壓力進行描述，可以發現前文提到的種種基礎數據信息目前還未得到使用，如用戶操作的間隔時間、頁面上需要輸入的數據等等。沒有模型，這些數據是缺少實用意義的；沒有數據，模型圖也無法得到應用。

　　--------------------------------------------------------------------------------

　　[1]分支百分比的兩種表示方式：一是各分支的數值之和等于前一個節點的數值（本文采取的方式），二是各分支的數值之和總等于100％。兩種方式各有優點：第一種的圖形更直觀，對觀察者來說每一處的壓力大小一目了然。第二種對于腳本的實現者來說更容易，實現測試腳本時無需再次換算，而且如果某一個節點有修改，無需考慮后續節點
