struts 學習筆記之MVC模式

?

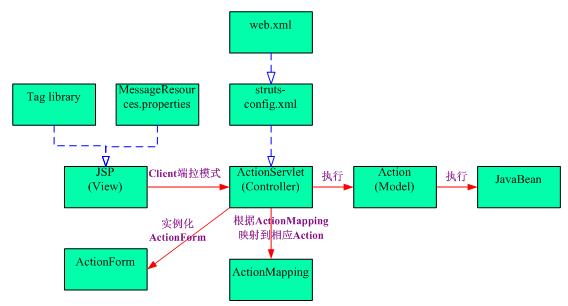

struts 中的MVC架構如下：

?

struts_mvc.JPG?

View ：由JSP、Struts自定義標記庫、資源文件（MessageResources.properties）共同組成，通過ActionForm實現JSP表單的封裝，并映射到Model部分中JavaBean的相應屬性中，完成用戶數據的封裝。

?

注意：關于ActionForm，有些人認為它屬于Model層（仁者見仁，智者見智）。

事實上它不是Model，真正的Model應該是一個封裝了業務邏輯的的對象。

而ActionForm僅僅是一個form-bean，封裝了用戶提交的表單數據（物理View），可以在其中進行一些非業務邏輯的驗證，并沒有真正的映射到模型數據，因為與層的關系比較密切，所以實際上它應該算是View層（邏輯View）。

?

Action 處理器對象可以直接對ActionForm進行讀寫，而不再需要和request、response對象進行數據交互。通過ActionForm組件對象實現了對View和Model之間交互的支持。M模型層,原則上來說和業務邏輯有關的東西都在這里處理。

?

Controller ：接收客戶端的request，進行業務邏輯處理，response到客戶端。在Struts中Controller功能由圖中ActionServlet和ActionMapping對象構成：核心是一個Servlet類型的對象ActionServlet（在struts-config.xml中配置），實際上是一個前端控制器（Front Controller）。ActionServlet根據ActionMapping對象的定義跳轉到不同的Action，每個ActionMapping對象實現了一個request到Action對象之間的映射。

?

注 ：Controller層負責流程的控制，在處理Model層與View層之間的交互的同時，又將兩者分離開來，從而實現了MVC模式。Model層包含了應用的核心部分，業務邏輯和數據存取。View層負責應用的界面。

?

在上面的圖中看到Action位于Controller層，但也有很多人把它歸于Model層，實際上 Action 僅僅描述"做什么"，與"如何做"（Model）關系不大，把它歸于 Controller 層比較合適。

?

Model ：一般Model層可以劃分為三部分：公共入口，業務邏輯（Bussiness Logic），數據持久化（DAO+JavaBean）。

在Spring+Hibernate的架構中，M可以用 Spring （Bussiness Interface + Bussiness Implement）表示業務邏輯，Hibernate實現數據持久化。


?

?

附 ：PO/POJO/BO/DTO/VO的區別

---------------------------------------------------------

PO ：persistent object持久對象

1 ．有時也被稱為Data對象，對應數據庫中的entity，可以簡單認為一個PO對應數據庫中的一條記錄。

2 ．在hibernate持久化框架中與insert/delet操作密切相關。

3 ．PO中不應該包含任何對數據庫的操作。

?

---------------------------------------------------------

POJO ：plain ordinary java object 無規則簡單java對象

一個中間對象，可以轉化為PO、DTO、VO。

?

1 ．POJO持久化之后==〉PO

（在運行期，由Hibernate中的cglib動態把POJO轉換為PO，PO相對于POJO會增加一些用來管理數據庫entity狀態的屬性和方法。PO對于programmer來說完全透明，由于是運行期生成PO，所以可以支持增量編譯，增量調試。）

2 ．POJO傳輸過程中==〉DTO

3 ．POJO用作表示層==〉VO

?

PO 和VO都應該屬于它。

?

----------------------------------------------------------

BO ：business object 業務對象

封裝業務邏輯為一個對象（可以包括多個PO，通常需要將BO轉化成PO，才能進行數據的持久化，反之，從DB中得到的PO，需要轉化成BO才能在業務層使用）。

關于BO主要有三種概念

1 、只包含業務對象的屬性；

2 、只包含業務方法；

3 、兩者都包含。

在實際使用中，認為哪一種概念正確并不重要，關鍵是實際應用中適合自己項目的需要。

?

----------------------------------------------------------

VO ：value object值對象 / view object表現層對象

1 ．主要對應頁面顯示（web頁面/swt、swing界面）的數據對象。

2 ．可以和表對應，也可以不，這根據業務的需要。

?

注 ：在struts中，用ActionForm做VO，需要做一個轉換，因為PO是面向對象的，而ActionForm是和view對應的，要將幾個PO要顯示的屬性合成一個ActionForm，可以使用BeanUtils的copy方法。

?

----------------------------------------------------------

DTO （TO） ：Data Transfer Object數據傳輸對象

1 ．用在需要跨進程或遠程傳輸時，它不應該包含業務邏輯。

2 ．比如一張表有100個字段，那么對應的PO就有100個屬性（大多數情況下，DTO 內的數據來自多個表）。但view層只需顯示10個字段，沒有必要把整個PO對象傳遞到client，這時我們就可以用只有這10個屬性的DTO來傳輸數據到client，這樣也不會暴露server端表結構。到達客戶端以后，如果用這個對象來對應界面顯示，那此時它的身份就轉為VO。

?

----------------------------------------------------------

DAO ：data access object數據訪問對象

1 ．主要用來封裝對DB的訪問（CRUD操作）。

2 ．通過接收Business層的數據，把POJO持久化為PO。

?

?
