前言
這三天來，一直在為一個問題所困擾。
我做的項目是將emf和gef結合的一個典型實例。其實我接觸這些東西也才4，5個月，兩個Eclipse工具都很熟悉，但是并不能說是精通。
在項目制作的過程中，編輯器的布局問題并沒有拿到桌面上來討論。畢竟，功能沒有實現，編輯器作的再漂亮也不起作用。
現在，所有的功能點全部按要求實現了，可是再看看編輯器，就會覺得很外行，呵呵。
盡管老大不在公司，但是我想他肯定支持我的這個想法：將界面作的professional一點。
于是，我浪費了3天時間來重新做布局。
搜索icon
項目組沒有給我配備美工，所有的圖片都是臨時的，我就采用了一些qq表情圖，所以編輯器很“可愛”。現在需要根據每個模型的實際含義來配備icon，于是利用google & baidu搜了一些圖片下來。好在我還會點ps，那二十多個圖標就算定了。
研究布局
這次的代碼大改造，需要嚴重的感謝一個人：reload_cn。非常感謝他能耐心的聽我不停的發牢騷，并給于正確的指導。這對后來的改造成功起決定性作用。盡管他將社區里的帥照改成了黑猩猩......
好，轉入正題。目前的編輯器功能已經實現了，但是為什么要改布局呢？因?yàn)楝F(xiàn)在編輯器采用的是xyLayout，創建一個對象之后，將它的xywh保存在模型對象中，然后再refreshVisual的時候設置Figure的Bound。這么做的問題是，首先，沒有很好的計算坐標，所以坐標有點出入（有的時候坐標出入大的難以接受），其次，本工具定義的主要是流程，所以編輯器里的“內容”很多，每創建一個對象都需要手工拖拽到合適的位置上。
在reload_cn的提示下，我研究了一下GEF的Flow例子。由于時間關系（元旦之后就會發布最終版本，要不加班，要不加快腳步干活），我直接就將flow里的GraphLayoutManager拿過來用了...
結果是，經常報些莫名其妙的錯誤。
所謂心急吃不了熱豆腐。
繼續在reload_cn的提示下，研究了他的sequnce diagram的例子。在這個例子中，他做了個很簡單的布局處理。
從這里例子中，我領悟出了真諦：
??????在EditPart中設置的Layout Policy其實主要處理的是創建對象等等request，并不處理真正的編輯器布局。又或者說它的布局是邏輯意義上的。真正處理布局，來讓我們看到效果的，是Figure的布局。而這個正好是我常常忽略的。
Figure怎么布局？？我一般用的就是xyLayout和ToolbarLayout。但是如果要作出漂亮的效果，這些還是不夠的。八進制的blog中提到了draw2d的tree example。我看過了，然后研究了一下，覺得太簡單了，不能符合本項目的需求。
回頭再看看flow，覺得這個例子本身就是流程定義，并且跟我的項目在Figure上有很多共同點。。。
仍然心有余悸，畢竟用flow的代碼作的所有嘗試（用了1天的時間）全部失敗了，而且還敗的莫名其妙。
開始嘗試
不能因?yàn)槭?，所以放棄（但是可以有放棄的想法，呵呵）。我決定一點一點地來嘗試。
首先，我替換了所有的icon，至少圖標看起來已經舒服多了。
接著，根據flow中figure的做法，更新了項目中的所有Figure。運行一下看看，呵呵，至少圖標很象了。
我很喜歡flow中自動計算Figure位置的功能和動態移動效果。怎么辦？繼續改裝代碼。
將GraphLayoutManager小心翼翼的搬了過來。沒有效果。但是至少?zèng)]有出錯。
開始使用GraphLayoutManager來進行坐標計算。（這個過程漫長而痛苦，不停的報異常，不停的對比代碼，不停的跟蹤，不停的發牢騷....）
最后出的問題最有意思，假如編輯器根模型的Figure采用flow中的figure，那么編輯器中只顯示連線。為什么呢？因?yàn)槲业木庉嬈髦惺褂玫氖莢iewer.setRootEditPart(new ScalableFreeformRootEditPart());而flow中用的是getGraphicalViewer().setRootEditPart(new ScalableRootEditPart());所以在我這邊，figure采用FreeformLayer就no problem了。

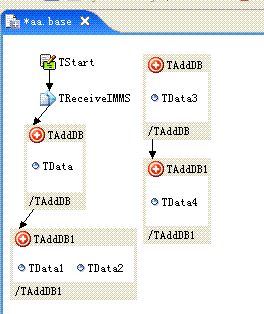

最終得結果是改好了，一切都跟flow那么象

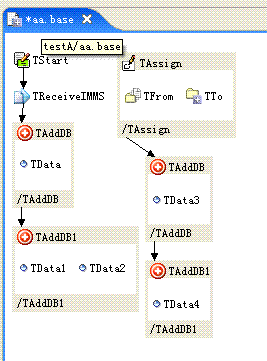

結果
????
結論
假如你和我一樣，在項目制作后期修改編輯器的布局，這里有幾個建議：
1 研究一下例子，從簡單的開始，一直到難的，讓理論知識根深蒂固。
2 作個小例子，或者將你已經作的小例子進行類似的改編，看看出什么問題，為什么出問題。
3 例子沒做出來沒關系，這些跟頭栽在小例子上比栽在項目中讓人欣慰的多。
4 先修改Figure。盡量接近你想要的效果。
5 引入布局，暫時不要使用它，只要他的流程走下來沒有問題就成功了一半。
6 使用布局。會出現很多問題，但是很容易定位問題。調試吧。
暫時就這么多吧，剛剛的改動導致了編輯器中的刪除功能拋異常，我得看看去
