前面的那篇文章：emf&gef之一example.my.gefpractice講述的是如何將emf與gef結合起來使用。

在實際的項目開發中模型的是根據需求來定的，可以說模型事實上是業務邏輯。聲明這一點是為了說明本文研究內容的必要性。

前面的文章中使用的模型定義，包含x,y,w,h（他們確定了編輯器的一個矩形區域，這個矩形區域用來顯示模型的圖像），除此之外還包含了一個connection對象，每個node有inputs和outputs。

簡單的說，前文中的模型是從編輯器的角度來定義模型的。

假如從業務的角度來看，模型之間的關系是什么樣的呢？

假如從業務上來看，node之間只有一個next關系，來表明先后順序。

一 定義模型

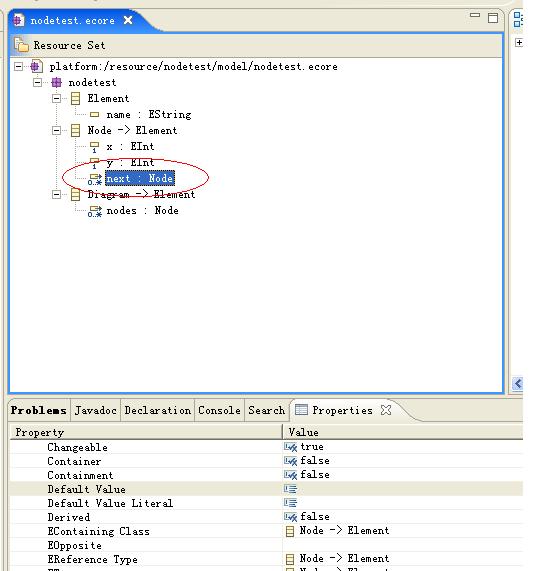

根據上面的分析，從新定義模型，如下圖所示：

第一篇文章中定義的模型，編輯器內容序列化為xml文件格式為:

<Diagram>
<Node >
    <Connection />
</Node>
</Diagram>

那么本文中的格式為

<Diagram>
<Node name=”node0” next=”node1”/>
<Node name=”node1”/>
</Diagram>

二 創建工程

與前面的文章一樣，利用這個ecore文件創建EMF Project，并根據生成的genmodel文件生成模型代碼。

三 事件監聽

    也與前面的文章一樣，對每個模型創建一個對應的PropertySource文件，在EditPart中將PropertySource安裝給模型，并在EditPart中監聽模型更改事件，做相應處理。

四 編輯器

對模型而言，Connection對象是可有可無的，但是對編輯器而言，沒有了Connection對象，如何創建連線對象呢？

所以我們需要寫Connection對象，這個對象只在GEF框架下使用，用來描述兩個節點間的next關系，不寫入xml文件。

Connection.java

public class Connection {
    protected Node source = null;
    protected Node target = null;
    public Connection() {
    }

    public Node getSource() {
        return source;
    }

    public void setSource(Node newSource) {
        source = newSource;
    }

    public Node getTarget() {
        return target;
    }

    public void setTarget(Node newTarget) {
        target = newTarget;
    }

}

有了 Connection對象，并不代表就能正確使用它。

首先，在Node的EditPart中定義兩個變量以及相應的get方法

NodesEditPart.java

……
private ArrayList sourceConnections;
    private ArrayList targetConnections;
    ……
public List getModelSourceConnections() {
        if(this.sourceConnections==null)
            this.sourceConnections = new ArrayList();
        return sourceConnections;
    }
    public List getModelTargetConnections() {
        if(this.targetConnections==null)
            this.targetConnections = new ArrayList();
        return targetConnections;
    }
……

接著在ConnectionCreateCommand中，在執行這個命令的時候，給node的next屬性賦值：

public void execute() {
        connection = new Connection();
        connection.setSource(source);
        connection.setTarget(target);
        sourcePart.getModelTargetConnections().add(connection);
        targetPart.getModelSourceConnections().add(connection);

        source.getNext().add(target);//模型屬性改變，會刷新相關的對象
        targetPart.refresh();//模型沒有改變，手工要求刷新
}

以上僅完成了創建一個Connection，完成了給Node的next賦值。保存編輯器內容，可以查看一下結果。

    假如重新打開剛剛保存的文件，發現問題了嗎？連線對象消失了。

       為什么呢？看看NodesEditPartFactory#createEditPart你會有收獲的。

    EMF將xml文件反序列化為了一個數據結構，很明顯，這個數據結構中沒有Connection對象。GEF將按照這個數據結構提供的模型來初始化編輯器內容，那么當然會丟失連線。

    解決方法：創建一個TargetAddConnectionTable，它用來保存未完成的連線。

NodesEditPartFactory.java

private EditPart getPartForElement(Object modelElement) {
        if (modelElement instanceof Diagram) {
            return new DiagramEditPart();
        }
        if (modelElement instanceof Node) {
            NodesEditPart nep = new NodesEditPart();

            //add target connections
            if(TargetAddConnectionTable.getInstance().contains((Node) modelElement)){
                List l = TargetAddConnectionTable.getInstance().getValue((Node) modelElement);
                if(l!=null && l.size()>0){
                    for(int i=0; i<l.size(); i++){
                        Connection c = (Connection) l.get(i);
                        nep.getModelSourceConnections().add(c);
                        TargetAddConnectionTable.getInstance().remove(c);
                    }
                }
            }

            //add source connections
            List l = ((Node)modelElement).getNext();
            if(l!=null && l.size()>0){
                for(int i=0; i<l.size(); i++){
                    Connection c = new Connection();
                    c.setSource((Node) modelElement);
                    c.setTarget((Node) l.get(i));
                    nep.getModelTargetConnections().add(c);
                    TargetAddConnectionTable.getInstance().add(c, c.getTarget());
                }
            }

            return nep;
        }
        if (modelElement instanceof Connection) {
            return new ConnectionEditPart();
        }
        throw new RuntimeException(
                "Can't create part for model element: "
                + ((modelElement != null) ? modelElement.getClass().getName() : "null"));
    }

TargetAddConnectionTable.java

public class TargetAddConnectionTable {
    private Hashtable hs = null;
    private static TargetAddConnectionTable table=null;

    private TargetAddConnectionTable(){
            hs=new Hashtable();
    }

    public static TargetAddConnectionTable getInstance(){
        if(table==null)
            table = new TargetAddConnectionTable();
        return table;
    }

    public void add(Connection connection, Node target ){
        hs.put( connection, target );
    }

    public void remove(Connection connection){
        hs.remove(connection);
    }

    public boolean contains(Node target){
        return hs.containsValue(target);
    }

    public List getValue(Node target){
        ArrayList result = new ArrayList();
        Enumeration em = hs.keys();
        Connection c = null;
        while(em.hasMoreElements()){
            c = (Connection) em.nextElement();
            if(hs.get(c).equals(target))
                result.add(c);
        }
        return result;
    }

}

再試試打開xml文件，應該出現連線了。

這里需要說明的是，由于本例比較簡單，TargetAddConnectionTable沒有出現太大問題。在實際應用中發現TergetAddConnectionTable有不足，也做過了更正。筆者在此不再修改代碼。假如讀者有興趣，可以測測問題是什么，問題產生的原因以及如何解決。

五 其他

本例依然采用兩個action來打開編輯器。

本例的運行結果與前面的例子是一樣的，因?yàn)閺木庉嬈鞯慕嵌葋砜矗瑳]有變化。

六 源碼

點擊下載

七 運行環境

JDK1.4

Eclipse 3.1

GEF

EMF
