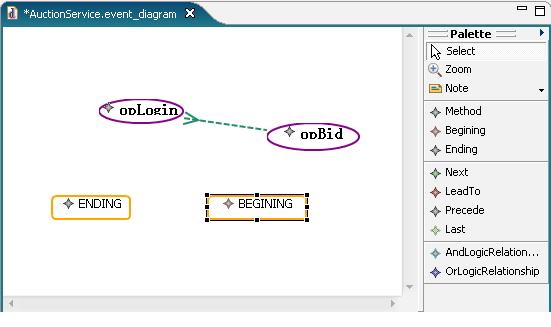

   要讓GMF編輯器中的圖元更加生動，可以通過在gmfgraph中增加一些元素（比如前景色）來定制圖元的顯示形式，但是有些特征（比如字體）無法僅僅通過gmfgraph來完成，這就需要我們修改GMF生成的Diagram Code來達到所需要的效果。如下圖所示：

   1.前景色：
      圖中紫色的橢圓代表Method類型的元素，起前景色可以通過gmfgraph來定制：

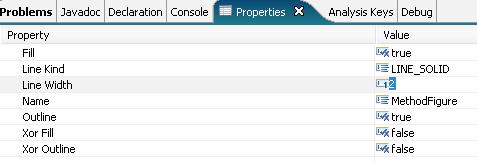

    2.線條寬度(2)，線條種類(LINE_SOLID)：

    也可以通過修改MethodEditPart中的內部類MethodFigure的構造函數來完成1和2兩個特征的定制：

   3.字體: 要通過修改MethodNameEditPart的setLabelTextHelper方法來完成。



     4.結點默認大小：由于圖中兩個黃色的“BEGINING"和"ENDING"結點中的文字不需要修改，因此這兩個結點的默認大小可以根據字符串的寬度和高度來設置（GMF默認的高度和寬度是40，40）。修改BeginingEditPart中的createNodePlate方法（注：由于編輯器中的結點Shape是放在Plate上，Plate再放在畫布上的，因此Plate的大小決定了編輯器中圖元的大小，修改Shape沒用）。
