Sheepdog 設計
Sheeepdog采用完全對稱的結構,沒有類似元數據服務的中心節點. 這種設計有以下的特點.
1) 性能于容量的線性的可擴展性.
當需要提升性能或容量時,只需向集群中增加新的機器便能使Sheeepdog線性成長.
2) 沒有單點故障
即使某臺機器發生故障,依然可以通過其他機器訪問數據.
3) 容易管理
不需要配置機器角色,當管理員在新增的機器開啟Sheepdog守護進程時, Sheepdog會自動檢測新加入的機器并配置它成為存儲系統中的一員.

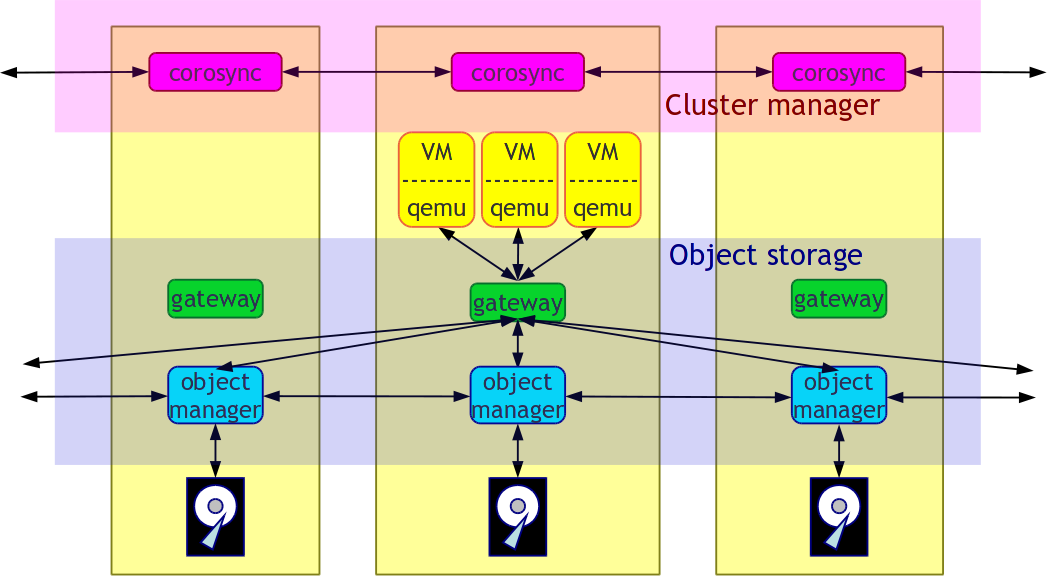

結構概述
Sheepdog是一個分布式存儲系統.為Sheepdog客戶端(QEMU的塊驅動程序)提供對象存儲(類似于簡單的鍵值對). 接下來幾章將更加詳細的闡述Sheepdog各個部分.
1) 對象存儲(Object對象存儲(Object Storage)
2) )
Sheepdog不同于一般的文件系統, Sheepdog進程為QEMU(Sheepdog進程名)創建一個分布式對象存儲系統,它可以存儲”對象”.這里的”對象”數據大小可變,并有唯一的標識,通過標識可以進行讀/寫/創建/刪除操作.對象存儲組成”網關”和”對象管理器”.
3) 網關(getway)
Getway接收QEMU塊驅動的I/O請求(對象id,偏移,長度和操作類型),通過一直散列算法獲得目標節點,然后轉發I/O請求至該節點.
4) 對象管理器(Object manager)
對象管理器接收getway轉發過來的I/O請求,然后對磁盤執行讀/寫操作.
5) 集群管理器(Cluster manager)
集群管理器管理管理節點成員(探測失敗/新增節點并報告節點成員的變化),以及一些需要節點一致的操作(vdi 創建, 快照 vdi等).當前集群管理器使用corosync集群引擎.
6) QEMU 塊驅動
QEMU塊驅動把VM image分為固定大小(默認4M),并通過其getway存儲到對象存儲中
對象存儲(Object Storage)
每個對象使用一個64bit的整數作為全局標識,并在多臺機器存有備份,QEMU塊驅動并不關心存儲的位置,對象存儲系統負責管理存儲的位置.
對象類型(object types)
Sheepdog的對象分為以下四種:
1) 數據類型(data object)
它包括虛擬磁盤映射的真實數據,虛擬磁盤映射分為固定大小的數據對象, Sheepdog客戶端訪問這個對象.
2) vdi object
它包括虛擬磁盤映射的元數據(例:映射名,磁盤大小,創建時間,vdi的數據對象ID等).
3) vmstate object
它存儲運行中的VM狀態映射.管理員通過它獲取實時快照信息.
4) vdi attr object
使用它存儲各個vdi的屬性,屬性為鍵值對類型,類似于普通文件的擴展信息.
對象ID規則(object ID rules)
1) 0 - 31 (32 bits): 對象類型詳細信息
2) 32 - 55 (24 bits): vdi id
3) 56 - 59 ( 4 bits): 預留
4) 60 - 63 ( 4 bits): 對象類型標識符
每個VDI有一個全局唯一的ID(vdi id), 通過VDI名求得的散列值,低三十二位使用如下:
| 對象類型 | 低32位的作用 |
| 數據類型 | 虛擬磁盤映射的索引號 |
| Vdi對象 | 未使用(填0) |
| Vm狀態對象 | Vm狀態映射索引 |
| Vdi屬性對象 | 鍵名的散列值 |
對象格式(object format)
1) 數據對象
虛擬磁盤映射的塊
2) Vdi對象
1 struct sheepdog_inode {
2 char name[SD_MAX_VDI_LEN]; /* the name of this VDI*/
3 char tag[SD_MAX_VDI_TAG_LEN]; /* the snapshot tag name */
4 uint64_t ctime; /* creation time of this VDI */
5 uint64_t snap_ctime; /* the time snapshot is taken */
6 uint64_t vm_clock_nsec; /* vm clock (used for live snapshot) */
7 uint64_t vdi_size; /* the size of VDI */
8 uint64_t vm_state_size; /* the size of vm state (used for live snapshot) */
9 uint16_t copy_policy; /* reserved */
10 uint8_t nr_copies; /* the number of object redundancy */
11 uint8_t block_size_shift; /* info about the size of the data object */
12 uint32_t snap_id; /* the snapshot id */
13 uint32_t vdi_id; /* the vdi id */
14 uint32_t parent_vdi_id; /* the parent snapshot vdi id of this VDI */
15 uint32_t child_vdi_id[MAX_CHILDREN]; /* the children VDIs of this VDI */
16 uint32_t data_vdi_id[MAX_DATA_OBJS]; /* the data object IDs this VDI contains*/
17 };
3) Vm狀態對象
Vm狀態映射塊
4) Vdi屬性對象
前SD_MAX_VDI_ATTR_KEY_LEN位(256位)為屬性的鍵名,余下的是屬性指.
只讀/可寫對象(read-only/writable objects)
從如何訪問對象的角度,我們還可以把Sheepdog對象分為以下兩類.
1) 只讀對象(例:VDI快照數據對象)
只允許一個VM對其讀寫,其他vm無法訪問
2) 可寫對象
不允許任何VM對其寫,所有VM都可讀
其他功能(other features)
Sheepdog對象存儲可接收正在寫時復制(copy-on-write)的請求.當一個客戶端發送一個創建和寫的請求時,同時可以指定基本對象(CoW操作的來源),這用于快照和克隆操作.
網關(Gateway)
對象存在哪(where to store objects)
Sheepdog使用一致性哈希算法決定存放對象的位置,一致性哈希算法提供哈希表,而且增加或介紹節點不回顯著的改變對象映射,通過哈希表能使I/O負載均衡.
副本(replication)
Sheepdog的數據副本很簡單,我們假設只有一個寫,所以寫沖突不會發生,客戶端可以并行發生請求到目標節點,發生讀請求到一個目標節點如果客戶端自己處理I/O請求順序.
寫I/O流(write I/O flow)
Getway使用一致性哈希算法計算目標節點并發送寫請求到所有目標節點,只有所有副本均更新成功寫請求才會成功,這是因?yàn)槿绻粋€(gè)副本未更新,getway有可能從未更新的節點讀取舊數據.
讀I/O流(read I/O flow)
Getway使用一致性哈希算法計算目標節點,并發送讀請求到一個目標節點.
1) 修復對象一致性
當某節點在轉發I/O請求時crash,有可能破壞副本的一致性,所以當getway第一次讀取對象時會試圖修復其一致性,從一節點讀取整個對象并用它覆蓋所有副本.
重試I/O請求(retrying I/O requests)
Sheepdog存儲所有成員節點的歷史信息,我們把歷史版本號叫做”epoch”(詳見章節’對象恢復’). 如果getway轉發I/O請求至目標節點并且getway與目標節點epoch號不相符,I/O請求失敗且getway重試請求直到epcho號相符,這就需要保持副本強一致性.
I/O重試也可能發生在目標節點掛了導致無法完成I/O操作.
對象管理器(Object Manager)
對象管理器把對象存儲到本地磁盤,當前把每個對象存儲為一個文件,這中方法簡單.我們也可以使用DBMS(例: BerkeleyDB, Tokyo Cabinet等) 作為對象存儲器,但還不支持.
路徑命名規則(path name rule)
對象存儲成如下路徑:
/store_dir/obj/[epoch number]/[object ID]
所有對象文件有一個擴展屬性: 副本數(sheepdog.copies),
寫日志(write journaling)
當sheep進程在寫操作過程中失敗,對象有可能至少部分更新,一般情況這不會有問題,因?yàn)槿绻?/span>VM未接收成功消息,不保證所寫部分的內容.然而對于vdi對象,我們必須整體更新或整體未更新,因?yàn)槿绻?/span>vdi對象只是部分更新,VDI的元數據有可能被破壞. 為例防止這個問題,我們使用日志記錄對vdi對象的寫操作. 日志過程很簡單:
1) 創建日志文件"/store_dir/journal/[epoch]/[vdi object id]"
2) 首先寫數據到日志文件
3) 寫一個數據到vdi對象
4) 刪除日志文件
集群管理器(Cluster Manager)
大多情況, Sheepdo客戶端單獨訪問它們的映射因?yàn)槲覀儾辉试S兩個客戶端同時訪問一個映射,但是某些VDI操作(例:克隆VDI,創建VDI)必須做,因?yàn)檫@些操作更新全局信息,我們使用Corosync集群引擎完成而不是中心服務器.
我們將擴展Sheepdog以支持其他集群管理系統.
本章正在編輯

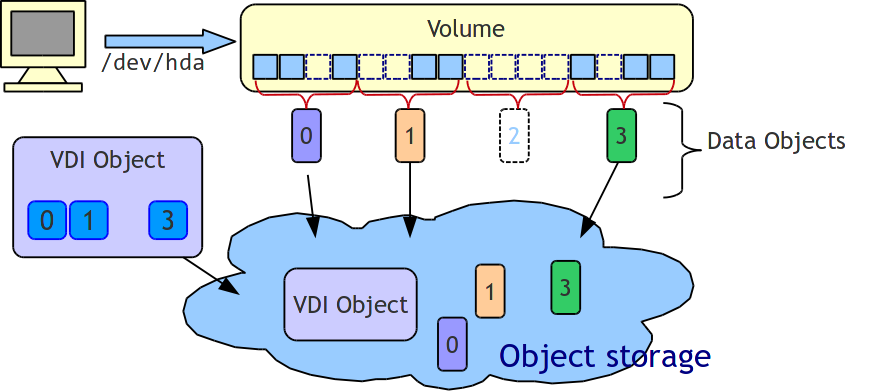

QEMU 塊驅動(QEMU Block Driver)
Sheepdog卷被分為4M的數據對象,剛創建的對象未分配,也就是說,只有寫對象被分配.
Open
首先QEMU塊驅動通過getway的bdrv_open()從對象存儲讀取vdi
讀/寫(read/write)
塊驅動通過請求的部分偏移量和大小計算數據對象id, 并向getway發送請求. 當塊驅動發送寫請求到那些不屬于其當前vdi的數據對象是,塊驅動發送CoW請求分配一個新的數據對象.
寫入快照vdi(write to snapshot vdi)
我們可以把快照VDI附加到QEMU, 當塊驅動第一次發送寫請求到快照VDI, 塊驅動創建一個新的可寫VDI作為子快照,并發送請求到新的VDI.
VDI操作(VDI Operations)
查找
當查找VDI對象時:
1) 通過求vdi名的哈希值得到vdi id
2) 通過vdi id計算di對象
3) 發送讀請求到vdi對象
4) 如果此vdi不是請求的那個,增加vdi id并重試發送讀請求
快照,克隆(snapshot, cloning)
快照可克隆操作很簡單,
1) 讀目標VDI
2) 創建一個與目標一樣的新VDI
3) 把新vdi的‘'parent_vdi_id''設為目標VDI的id
4) 設置目標vdi的''child_vdi_id''為新vdi的id.
5) 設置目標vdi的''snap_ctime''為當前時間, 新vdi變?yōu)楫?dāng)前vdi對象
刪除
TODO:當前,回收未使用的數據對象是不會被執行,直到所有相關VDI對象(相關的快照VDI和克隆VDI)被刪除.
所有相關VDI被刪除后, Sheepdog刪除所有此VDI的數據對象,設置此VDI對象名為空字符串.
對象恢復(Object Recovery)
epoch
Sheepdog把成員節點歷史存儲在存儲路徑, 路徑名如下:
/store_dir/epoch/[epoch number]
每個文件包括節點在epoch的列表信息(IP地址,端口,虛擬節點個數).
恢復過程(recovery process)
1) 從所有節點接收存儲對象ID
2) 計算選擇那個對象
3) 創建對象ID list文件"/store_dir/obj/[the current epoch]/list"
4) 發送一個讀請求以獲取id存在于list文件的對象. 這個請求被發送到包含前一次epoch的對象的節點.( The requests are sent to the node which had the object at the previous epoch.)
5) 把對象存到當前epoch路徑.
沖突的I/O(conflicts I/Os)
如果QEMU發送I/O請求到某些未恢復的對象, Sheepdog阻塞此請求并優先恢復對象.
協議(Protocol)
Sheepdog的所有請求包含固定大小的頭部(48位)和固定大小的數據部分,頭部包括協議版本,操作碼,epoch號,數據長度等.
between sheep and QEMU
| 操作碼 | 描述 |
| SD_OP_CREATE_AND_WRITE_OBJ | 發送請求以創建新對象并寫入數據,如果對象存在,操作失敗 |
| SD_OP_READ_OBJ | 讀取對象中的數據 |
| SD_OP_WRITE_OBJ | 向?qū)ο髮?xiě)入數據,如果對象不存在,失敗 |
| SD_OP_NEW_VDI | 發送vdi名到對象存儲并創建新vdi對象, 返回應答vdi的唯一的vdi id |
| SD_OP_LOCK_VDI | 與SD_OP_GET_VDI_INFO相同 |
| SD_OP_RELEASE_VDI | 未使用 |
| SD_OP_GET_VDI_INFO | 獲取vdi信息(例:vdi id) |
| SD_OP_READ_VDIS | 獲取已經使用的vdi id |
between sheep and collie
| 操作碼 | 描述 |
| SD_OP_DEL_VDI | 刪除VDI |
| SD_OP_GET_NODE_LIST | 獲取sheepdog的節點列表 |
| SD_OP_GET_VM_LIST | 未使用 |
| SD_OP_MAKE_FS | 創建sheepdog集群 |
| SD_OP_SHUTDOWN | 停止sheepdog集群 |
| SD_OP_STAT_SHEEP | 獲取本地磁盤使用量 |
| SD_OP_STAT_CLUSTER | 獲取sheepdog集群信息 |
| SD_OP_KILL_NODE | 退出sheep守護進程 |
| SD_OP_GET_VDI_ATTR | 獲取vdi屬性對象id |
between sheeps
| 操作碼 | 描述 |
| SD_OP_REMOVE_OBJ | 刪除對象 |
| SD_OP_GET_OBJ_LIST | 獲取對象id列表,并存儲到目標節點 |
