			BlueViewer 地圖加載分析(C#)





		??? 作者：Flyingis

    ??? BlueViewer是基于.NET Link進行ArcIMS二次開發的一個實例，里面包含了WebGIS最基本的一些功能。關于ArcIMS結構及其簡介可以參考我的另外一篇隨筆《ArcIMS體系結構》。關于.NET Link連接器的介紹可以參考《ArcIMS連接器--.NET Link使用方法》。Mars寫了一篇《淺析ArcIMS》，對BlueViewer做了簡單的分析。

    ??? 使用.NET Link進行ArcIMS二次開發并不復雜，但不少剛剛接觸GIS朋友面對大量JavaScript和ArcXML，加上對WebGIS運行機制不了解，還是感覺無從下手。這篇隨筆將對BlueViewer地圖加載顯示機制進行剖析，看看整個代碼的運行過程，代碼語言使用C#。

    ??? 使用HTML、ArcExplorer、JavaViewer客戶端進行開發，需要在客戶端使用JavaScript對ArcXML進行編寫與封裝，雖然ArcXML的傳輸過程變得相對簡單，但對人的耐力絕對是個莫大的考驗，因此一般建議使用ArcIMS的各種連接器進行二次開發，BlueViewer就是基于.NET Link進行二次開發的一個實例。

    ??? 連接器的主要作用，就是根據客戶端的請求，將請求封裝為ArcXML傳輸到ArcIMS應用服務器，以及將ArcIMS應用服務器發送回來的結果提取出來（一般為圖片），發送給客戶端，響應用戶請求。在客戶端，用戶對地圖的操作及地圖的顯示還是由JavaScript來控制，但相對于在客戶端編寫ArcXML來說，其工作量還是要減輕不少，開發方法更符合OOP，其中.NET Link相對來說在面向對象方面做的不怎么好，但使用ASP.NET進行開發，.NET Link是不二的選擇。

    ??? 下面是對程序啟動地圖顯示過程的分析
    ----------------------------------------
    ?
    ??? 在default.aspx中有五個隱藏域，hvMinX、hvMinY、hvMaxX、hvMaxY、hvMapPage，前四個對象描述當前地圖顯示范圍，最后一個返回地圖顯示的url。程序啟動第一步就是初始化這些值，在default.aspx.cs中有詳細描述。

    protected?void?Page_Load(object?sender,?System.EventArgs?e)
    {
    ??    if?(!(IsPostBack))
    ??    {
    ????Session.Add(    "VALID_USER",?true);
    ????hvMapPage.Value?    =?"MakeMap.aspx";
    ??}
    ??    if?((Request.QueryString["XMIN"]?==?null?|?Request.QueryString["YMIN"]?==?null?|
    ????? Request.QueryString[    "XMAX"]?==?null?|?Request.QueryString["YMAX"]?==?null))
    ??    {
    ????hvMinX.Value?    =?System.Configuration.ConfigurationSettings.AppSettings["DEFAULT_EXTENT_XMIN"];
    ????hvMinY.Value?    =?System.Configuration.ConfigurationSettings.AppSettings["DEFAULT_EXTENT_YMIN"];
    ????hvMaxX.Value?    =?System.Configuration.ConfigurationSettings.AppSettings["DEFAULT_EXTENT_XMAX"];
    ????hvMaxY.Value?    =?System.Configuration.ConfigurationSettings.AppSettings["DEFAULT_EXTENT_YMAX"];
    ??}
    ??    else
    ??    {
    ????hvMinX.Value?    =?Request.QueryString["XMIN"];
    ????hvMinY.Value?    =?Request.QueryString["YMIN"];
    ????hvMaxX.Value?    =?Request.QueryString["XMAX"];
    ????hvMaxY.Value?    =?Request.QueryString["YMAX"];
    ??}
    }

    ??? 在default.aspx的<body/>中，onload調用main.js的startUp()方法。在startUp()中，先后調用posLoadingImage()、posBorder()、posBorderNavigation()、posTools()四個方法，它們分別代表圖像加載時的"Loading"圖標、放大縮小圖框、方位移動圖標的定位（A）、下方整個工具狀態欄的位置（B，依賴方位移動圖標的位置）。然后通過handleToolClick()確定當前鼠標操作是放大縮?。╥ToolMode==1），還是移動圖層(iToolMode==2)，通過m_txtXCoord和m_txtYCoord初始化當前X/Y坐標的顯示（C）。


    m_imgMapCanvas.onload?=?hideWaitImage;

    ??? 這段代碼說明了在服務器響應用戶操作之前的時刻，客戶端所作的狀態清理工作，hideWaitImage主要的作用是清楚用戶的放大縮小框，隱藏"Loading"圖標。
    ?
    ??? 到目前為止，程序完成了在向ArcIMS應用服務器發送ArcXML之前的所有工作，包括程序界面顯示、客戶端對用戶界面操作的響應，下面緊接著，就是用戶請求的發送與系統服務器端（Web應用服務器、ArcIMS應用服務器和ArcIMS空間服務器統稱）對用戶請求的響應。因為這里描述的是程序啟動的過程，不涉及到用戶對地圖的實際操作，但用戶對地圖的操作無非是一堆JavaScript代碼，對后面的程序響應過程沒有太多影響。不論是程序啟動，還是用戶對地圖進行操作請求服務，都要通過submit()方法來發送請求并返回系統服務器端響應。

    function?submit()?{

    ??    var?sURL?=?m_hvMapPage.value+"?XMIN="+
    ????m_mapViewer.getExtent().getLeft()    +
    ????    "&YMIN="+m_mapViewer.getExtent().getBottom()+
    ????    "&XMAX="+m_mapViewer.getExtent().getRight()+
    ????    "&YMAX="+m_mapViewer.getExtent().getTop()+
    ????    "&WIDTH="+m_mapViewer.getTagWidth()+
    ????    "&HEIGHT="+m_mapViewer.getTagHeight();

    ??updateZoomLevel(m_mapViewer.getLevel());
    ??showWaitImage();

    ??    if?(navigator.userAgent.indexOf('Netscape6/6')?>?-1)?{
    ????m_lTimerID?    =?setInterval("hideWaitImageForNetscape6();",100);
    ??}

    ??m_imgMapCanvas.src?    =?sURL;

    ??persistExtent();

    }

    ??? 在default.aspx的Page_Load()中，hvMapPage.Value已被賦值為"MakeMap.aspx"，此時將調用MakeMap.aspx頁面并啟動其Page_Load()過程，在這個過程中實現了根據用戶請求封裝ArcXML的發送，和系統服務器端的響應，具體的過程可以參考《ArcIMS連接器--.NET Link使用方法》。頁面會返回用戶所需要的圖片的url，并定義當前地圖的顯示范圍，賦給submit()的各個參數，通過persistExtent()方法將地圖范圍保存在hvMinX、hvMinY、hvMaxX、hvMaxY四個隱藏域中。

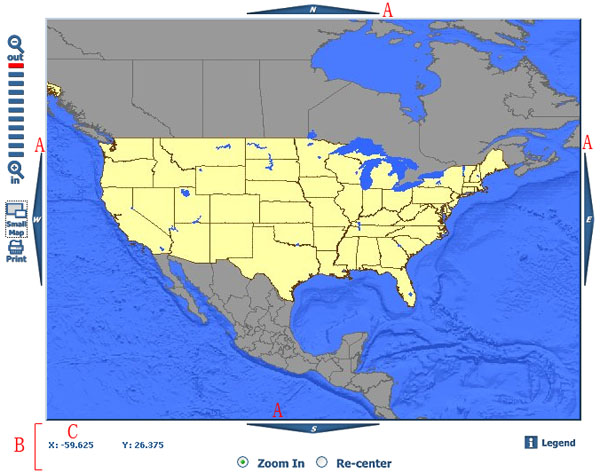

    ??? 到此，程序完成了整個啟動過程，其界面如上圖所示，當用戶對其進行操作請求服務時，除了JavaScript操作不同外，其他過程基本相同。熟悉JavaScript和XML，理解了ArcIMS的體系結構和服務請求過程，進行.NET Link二次開發還是不復雜的。在Ajax橫行天下的年代，將客戶端請求服務和響應客戶端請求的過程用Ajax來實現，可以擺脫frame框架的束縛，改善代碼的邏輯結構，增強WebGIS的用戶體驗。





			posted on 2006-09-03 23:14 Flyingis 閱讀(2714) 評論(5)  編輯  收藏  所屬分類: ArcIMS


















    評論







					# re: BlueViewer 地圖加載分析(C#)  回復  更多評論



				關于hvMinX、hvMinY、hvMaxX、hvMaxY經緯度有正負之分，東經為正西經為負，北緯為正南緯為負。


					2006-09-05 15:19 | Flyingis









					# re: BlueViewer 地圖加載分析(C#)  回復  更多評論



				你好！我昨天明明給你發了一個回復，可是今天找不到了！

    我是一個新手，開始的時候是用定制Html Viewer的方法進行地圖顯示，但是不知道該如何顯示多個地圖。比如，我在一個單選框中選擇河北省，就能調出相應省份的地圖。

    我現在又看到了.net link 不知道用這個是不是好些呢？現在我不知道如何把這個程序改為顯示我自己的地圖。請指教！


					2006-11-08 16:30 | 水杯小小









					# re: BlueViewer 地圖加載分析(C#)  回復  更多評論



				@水杯小小

    這條留言(wangyan)是你的吧：

    http://www.cnblogs.com/flyingis/archive/2006/09/03/493978.html

    那是我在博客園的博客。


					2006-11-08 17:47 | Flyingis









					# re: BlueViewer 地圖加載分析(C#)[未登錄]  回復  更多評論



				例子里的數據是怎樣操作的,為什么ArcIMS中自帶的例子無法運行?


					2007-06-12 11:47 | 行者









					# re: BlueViewer 地圖加載分析(C#)  回復  更多評論



				需要在asp.net config文件中指定service、server名稱，BlueViewer.axl中修改數據的路徑。


					2007-06-13 12:34 | Flyingis
