第四章 LPMT中的MVC多層架構實現

在 LPMT 中，為了使得系統可擴展、易維護、易修改、結構清晰，我們采用 MVC 設計模式，構建多層的體系結構，通過各層的協調配合，實現系統需求。

4.1 系統架構

在 LPMT 中，我們設置了 View 、 Controller 、 Logic 、 Model 、 Data Persistence 五個邏輯層，通過各邏輯層之間的配合，應用 MVC 設計模式，實現系統需求。

4.1.1 Data Persistence

也稱數據持久層。數據持久層負責數據庫映射，隔離數據庫操作，將數據庫操作設計成 Java APIs 。此邏輯層可由 Hibernate 、 DAO 、 Connection Pool 等多種技術實現。在 LPMT 中，我們采用 Hibernate 技術，將數據庫的表映射成為對象 (issuecontrol.objects 包 ) ，比如 Issue 表對應 Issue.java 、 Flag 表對應 Flag.java 、 IssueData 表對應 IssueData.java 等，將對數據庫的各種操作封裝在 IssueDAO 和 UserDAO 兩個 DAO 類中。 DAO 類代碼見附錄。

4.1.2 Logic

也稱事務邏輯層。在一個規范的 J2EE 架構中，不同層的數據表示應該被限制在層內，而不應該擴散到其它層，這樣可以降低層間的耦合性，提高 J2EE 架構整體的可維護性和可擴展性。比如說 View 層的邏輯進行了修改，那么只需要修改 ActionForm 的結構，而不需要觸動 Data Persistence 層和 Logic 層的代碼修改。同樣，當數據庫表進行了小的調整，那么也只需要修改 Data Persistence 層數據表示，而不需要觸動 Model 層代碼和 View 層代碼。因此，我們在 Model 層和 Data Persistence 層中間插入 Logic 層，以降低 Data Persistence 和 Model 層之間的耦合關系。 Logic 層類以 Bean 結尾，如 IssueBean.java 、 UserBean.java 。 Model 通過 Logic Bean 調用 Data Persistence 層的 DAO 類，實現對數據庫操作以及其他業務邏輯操作。 Bean 類代碼見附錄。

4.1.3 Model

也稱對象層。包括所有 Action 類、 ActionForm 類、和其他顯示類 (issuecontrol.actionform 包、 issuecontrol.action 包、 issuecontrol.view 包 ) 。

issuecontrol.actionform 包中的所有類都派生自 ActionForm ，與 View 層的表單頁面一一對應，用于定義客戶端顯示表單，封裝業務數據，在 Logic 、 Model 、 Controller 、 View 各邏輯層之間作為數據傳輸媒介。在 J2EE 架構里面， ActionForm 可以由 Entity Bean 和 Session Bean 來表示，以期實現業務邏輯重用。

Issuecontrol.view 包為顯示包，其中的類為顯示類，負責特殊對象表單的顯示，比如分頁顯示的 Issue 等。

Issuecontrol.action 包中的所有類都派生自 Action ，用于封裝具體的處理邏輯，調用 Logic 層的業務邏輯類，實現業務操作，讀寫 ActionForm 類，并將結果返回 View 層顯示。部分 Action 和 ActionForm 見附錄。

4.1.4 Controller

也稱控制層。包括 ActionServlet 、 ActionMapping 、 RequestProcessor 等 Struts 類。 ActionServlet 負責接受用戶請求，并將用戶請求引導到正確的頁面。 ActionMapping 包含 ActionServlet 的目標映射， RequestProcessor 負責與 Action 交互。 ActionMapping 的目標映射在 struts-config.xml 配置文件中完成。 Struts-config.xml 代碼見附錄。

4.1.5 View

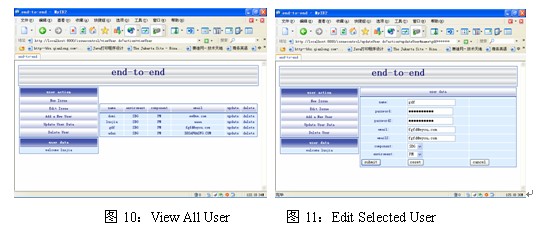

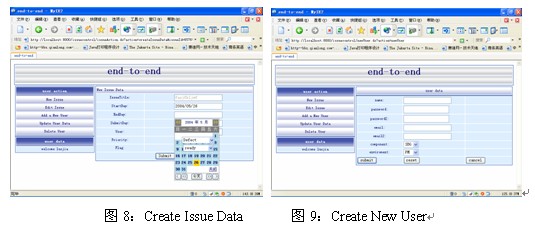

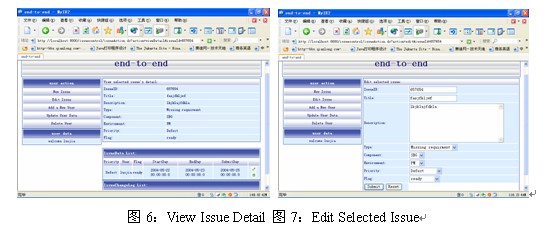

也稱顯示層。由 JSP 頁面組成。每個 JSP 頁面由 HTML 和 Struts 標簽庫實現控制和顯示邏輯。部分 View 代碼見附錄。

4.2 MVC模式的實現邏輯

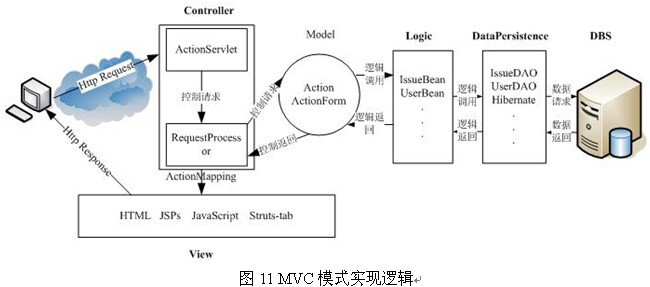

上述各邏輯層各司其職，互相配合，盡量降低邏輯層之間的耦合性，提高內聚性。圖 11 為上述邏輯層之間的關系。

(1)???? 客戶端向服務器提交 Http 請求

(2)???? ActionServlet 接受客戶端提交的 Http 請求，載入屬性文件 (Properties files) ，選擇目標 Action ，將控制權交給 RequestProcessor 。

(3)???? RequestProcessor 根據 URL 和 struts-config.xml 中的 actionmapping 尋找相應的 Action ；新建或者復用對應的 ActionForm ，封裝包含在請求信息中的表單屬性，檢查數據的合法性，并將 ActionFor 傳遞給目標 Action 。

(4)???? 目標 Action 接受傳遞過來的 ActionForm ，讀出 ActionForm 里面的屬性，調用 Logic 層的業務邏輯 Bean ，而 Bean 則調用相應 DAO 類的方法，進行持久對象的持久化操作，最終完成相應的業務邏輯操作。操作過程一旦出現異常， Action 也將一并處理。在完成業務邏輯操作后， Action 返回一個 ActionMapping 對象，告訴 RequestProcessor 指向目標 View 頁面。

(5)???? View 頁面利用既定接口，將結果顯示給客戶端。

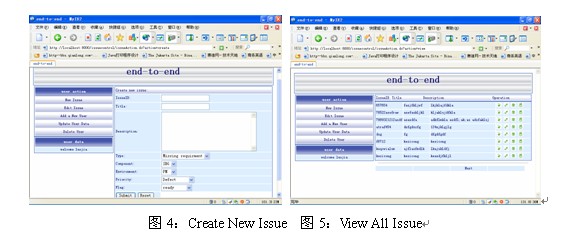

4.3 分頁顯示Issue的MVC模式實現

下面以分頁顯示所有 Issue 為例，說明上述各邏輯層之間是如何配合以完成既定操作。

(1)???? 客戶端向服務器提交 URL 請求： http://localhost:8000/issuecontrol/issueAction.do

(2)???? ActionServlet 通過 RequestProcessor 將請求提交到 IssueAction

(3)???? Action 判斷此次的請求類型為顯示，參數 action = “view” ；通過 HttpServletRequest.getParameter 方法取得當前頁碼 viewPage ；假如 viewPage 為空，則當前頁碼為 1 ；設定每頁顯示的行數 pageSize = 8 ；調用 IssueBean.getIssueByPage(new Page(pageNum,pageSize)) 方法，將結果封裝到一個 PageView 對象 selectPageView 中；調用 httpServletRequest.setAttribute 方法將結果放到 HttpServletRequest 中；返回一個 ActionMapping 對象，內包含目標映射 viewIssue 指向 IssueList.jsp ，將控制權交還給 RequestProcessor 。 IssueBean.getIssueByPage 方法是通過調用 IssueDAO.getIssueByPage 方法完成其業務邏輯的。

(4)???? RequestProcessor 將頁面導向 IssueList.jsp 。

(5)???? IssueList.jsp 將結果顯示在客戶端。

Action 中的代碼塊示例如下：

??? String viewPage=httpServletRequest.getParameter("viewPage");

??? int pageNum=1;

??? String address = "viewIssue";

??? // 查看所有的 Issue

??? if(("view".equals(action)) || (action == null)) {

????? address = "viewIssue";

????? if((viewPage!= null)&&(viewPage.length()!= 0)){

??????? pageNum = Integer.parseInt(viewPage);

????? }

????? int pageSize=8;

????? //1. 先進行參數分析

????? //2. 下面調用邏輯層方法得到顯示的對象

????? PageView selectPageView=IssueBean.getIssueByPage(new Page(pageNum,pageSize));

????? //3. 放到 request 中然后轉發

????? httpServletRequest.setAttribute("items",selectPageView.getItems());

????? httpServletRequest.setAttribute("selectPageView",selectPageView);

????? httpServletRequest.setAttribute("action",action);

}
