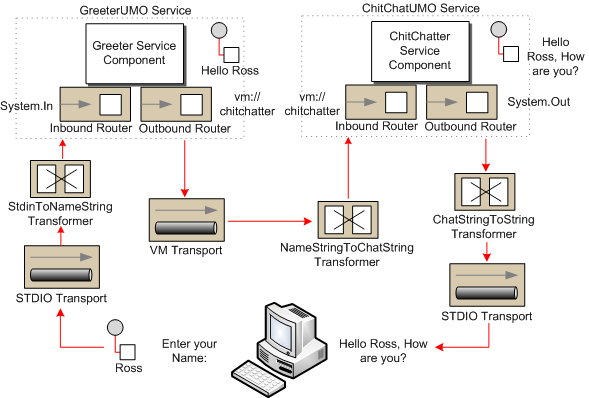

使用了兩個類也就是兩個service component組件來先后處理消息，第一個是Greeter 類，它的greet()方法 使用LocalMessage 來從上面提到的屬性文件獲取greeting問候語，然后把問候語"Hello"加到你在控制臺輸入的名字之前（這樣它就第一次修改了消息的內容）。第二個是ChitChatter類，它的chat方法 把", how are you?"加到消息內容之后（這樣它又一次修改了消息內容）：


流程是這樣的：命令行接受用戶輸入 -> StdinToNameString轉換器將字符串格式的消息轉換為NameString類型的java bean -> 消息交給Greeter組件處理：把"Hello"加到了消息內容之前 -> 處理之后的消息被發往chitchatter隊列 -> ChitChatUMO服務組件）StdinToNameString轉換器在之前就定義好了：


  注意： Mule是依靠反射獲知Greeter內部各個方法需要的傳參類型，然后再根據目前消息格式調用正確的消息處理方法。Greeter處理完消息后、mule把消息分發到了端點：vm://chitchatter：名為chitchatter的in-memory queue內存隊列。ChitChatUMO服務組件正在監聽這個隊列（也就是說chitchatter隊列是 GreeterUMO的輸出、ChitChatUMO的輸入，這樣來使得兩個服務組件先后處理一條消息）


ChitChatUMO服務組件又配置了兩個轉換器：NameStringToChatString、ChatStringToString。ChitChatter組件類的輸入?yún)?shù)為 ChatString 類型，所以NameStringToChatString轉換器將消息格式從NameString轉為 ChatString、然后再調用 ChitChatter組件（流程：GreeterUMO -> vm://chitchatter -> NameStringToChatString -> ChitChatter -> ChatStringToString -> System.out）
注意Java bean是不含有任何路由邏輯的， Mule配置文件將它們組織到一起，任何已有的pojo、web services都可以照此辦理并在它們之間傳輸消息。


二、Stock Quote （演示了如何調用ASPX web service、使用XSLT轉換、反序列化StockQuote Java bean以及使用REST和SOAP調用服務。例子需要訪問互聯網上的公共.NET服務、主要是咱也不知道人家都有哪些股票代碼有數據。源碼就不看了）

    1、示例翻譯：通過System.in接收股票代碼、調用StockQuote服務、通過XSLT轉換器將返回結果轉換格式、通過XmlToObject轉換器再將結果轉換為StockQuote類型、隨后將股票報價打印到System.out

  （例子用到了類似spring的屬性占位符特性來從配置文件取得一些信息、配置多個轉換器并“串聯”起來、其中還用到xslt轉換器）

配置當中還用到所謂的REST service component , 它使用了REST服務包裝器代理了一個REST服務、這樣使得該service服務看上去似乎是本地的component組件一般（和CXF的web服務包裝器差不多），REST服務包裝器有一些配置屬性：serviceUrl就是 訪問REST服務的url、payloadParameterName是傳參名 ，本例中只有一個參數"symbol"——股票代碼、httpMethod是方法名 ——GET或POST。



  我隨便傳了個代碼過去返回了無數據的xml：

Web Service版和REST版原理類似，只是服務配置是不同的。Web Service版顯式配置了outbound pass-through路由，它將輸入從一個endpoint直接傳輸?shù)給utbound Axis endpoint，不作任何改變或處理。另外outbound endpoint向Stock Quote service股票報價服務請求時是帶參數的。

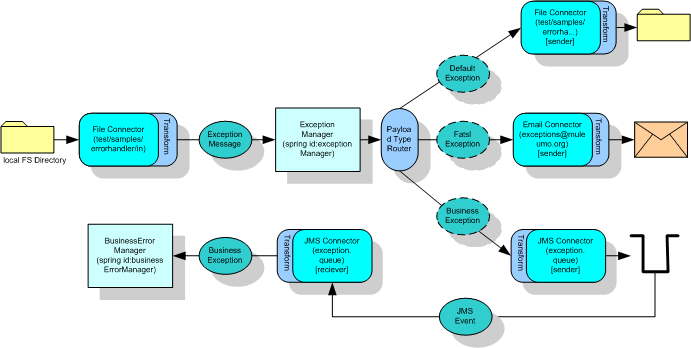

三、Error Handler （演示了如何使用Spring beans作為service component以及向多個出站endpoint發布消息，使用了文件監控inbound+郵件outbound）
示例包含兩個services: ExceptionManager 異常管理器 和 BusinessErrorManager業務錯誤管理器。



  BusinessErrorManager是個簡單的service，它通過JMS接收業務異常消息并將消息記錄到控制臺，以此模仿真實的異常處理應用。

  ExceptionManager接收異常消息并根據異常消息的類型進行某些處理動作。例如如果收到致命異常則會向系統管理員發送郵件；收到標準系統異常則寫入本地文件log，例子演示的不是異常處理、演示的是：

• 所有的service components都是以spring bean的形式在一個mule配置文件當中配置的。

• error manager擁有多個outbound endpoints出站端點，例子演示了消息如何發布到不同端點。
• 消息是Java對象形式，并且需要在XML形式之間互相轉換。例子演示了鏈接多個轉換器。



   <spring:bean id="errorManager" class="org.mule.example.errorhandler.ErrorManager">
          <spring:property name="handlers">
              <spring:list>
                  <spring:ref local="fatalHandler"/>
                  <spring:ref local="defaultHandler"/>
                  <spring:ref local="businessHandler"/>
              </spring:list>
          </spring:property>
      </spring:bean>



      <model name="errorhandler-test">
          <service name="Error Manager">
              <inbound>
                  <inbound-endpoint address="file://./test-data/in"
                                 transformer-refs="XMLToExceptionBean ExceptionBeanToErrorMessage">

                      <file:filename-wildcard-filter pattern="*.xml"/>
                  </inbound-endpoint>
              </inbound>

              <pooled-component>
                  <prototype-object class="org.mule.example.errorhandler.ErrorManager">
                      <properties>
                          <spring:entry key="handlers">
                              <spring:list>
                                  <spring:ref local="fatalHandler"/>
                                  <spring:ref local="defaultHandler"/>
                                  <spring:ref local="businessHandler"/>
                              </spring:list>
                          </spring:entry>
                      </properties>
                   </prototype-object>
              </pooled-component>

              <outbound>
                  <filtering-router>
                      <file:outbound-endpoint path="test-data/exceptions"
                                              outputPattern="Exception-[UUID].xml"
                                              transformer-refs="ErrorMessageToExceptionBean ExceptionBeanToXML"/>
                      <!-- Check ErrorMessage.getThrowable() exception type -->
                      <expression-filter evaluator="groovy" expression="payload.throwable instanceof org.mule.api.DefaultMuleException"/>
                  </filtering-router>

                  <filtering-router>
                      <smtp:outbound-endpoint user="${smtp.username}" password="${smtp.password}"
                                              host="${smtp.host}" port="${smtp.port}"
                                              to="${email.toAddress}" from="${email.fromAddress}"
                                              subject="${email.subject}"
                                              transformer-refs="ErrorMessageToExceptionBean ExceptionBeanToXML StringToEmailMessage"/>
                      <!-- Check ErrorMessage.getThrowable() exception type -->
                      <expression-filter evaluator="groovy" expression="payload.throwable instanceof org.mule.api.lifecycle.FatalException"/>
                  </filtering-router>

                  <filtering-router>
                      <outbound-endpoint address="jms://exception.queue"
                                     transformer-refs="ErrorMessageToExceptionBean ExceptionBeanToXML ObjectToJMSMessage"/>
                      <!-- Check ErrorMessage.getThrowable() exception type -->
                      <expression-filter evaluator="groovy" expression="payload.throwable instanceof org.mule.example.errorhandler.exceptions.BusinessException"/>
                  </filtering-router>

                  <custom-catch-all-strategy class="org.mule.routing.LoggingCatchAllStrategy"/>
              </outbound>
          </service>

四、Loan Broker （基于Enterprise Integration Patterns book 一 EIP書中的例子 ，mule不鳥JBI和SCA，唯遵SEDA和EIP，有個性）
 Loan Broker貸款中介（也叫l(wèi)oan agent service）是mule的主要演示例子，顧名思義，就是客戶向銀行申請貸款的故事。先看一下背景知識：

  以往的貸款請求流程如下圖

  1) 客戶customer 向不同的銀行bank 發起請求搜尋最優利率。

  2) 每家銀行都要向客戶詢問社保號碼ss、貸款數量以及期限。

  3) 每家銀行都要對該客戶做信用背景調查：通常是咨詢征信所credit bureau （通過征信中介credit  agency ），最后銀行才能根據這些信息發放貸款。

  4) 客戶接收到所有銀行的反饋以后，從中選擇一家最好的，比如說利率最低

加貸款中介以后，這個處理流程可以更加自動化、允許客戶在線獲取更多銀行的實時反饋，耗時要比一家一家詢問少得多：

  1) 接收到客戶請求以后，loan broker貸款中介從征信所獲取該客戶的信用信息。

  2) 替該客戶向貸方服務lender service 列出的所有銀行發出貸款請求（例子中這個服務啥也沒做只是個意思）

  3) 將反饋的貸款額度信息打包發送回用戶供選擇（例子中就是選擇返回利率最低的那家銀行）

這其中的角色包括

  1、貸款中介服務http/rest（接收客戶的http貸款請求，包含社保號、貸款額、期限并負責相應放貸信息）。

  2、征信所服務EJB（由貸款中介公司管理的EJB外部服務，做信用檢查的，暴露一個名為creditAgency的EJB的getCreaditProfile方法）

  3、征信所網關（例子中的網關做的事情都是：在JMS消息總線和 外部應用或服務/征信所服務應用 之間整理請求）

  4、貸方服務VM（根據客戶的資信評分等信息選擇請貸的銀行，本地pojo組件，決定請求哪幾家銀行）

  5、貸方網關（在消息總線到貸方服務應用之間整理請求）

  6、銀行網關（向多家銀行分發貸款請求）

  7、還有幾家銀行bank（soap協議的消息服務、為了簡化、所有銀行暴露同樣的ws接口。當然你也可以配置不同接口的多家銀行）。

都算是應用，以往的應用之間通訊是點對點，客戶自己去一家一家調用銀行服務、所有銀行都一遍一遍地調用征信所。而loanBroker就相當于我們的ESB，加入loanBroker以后就不再是點對點而是點對面，ESB就是面、覆蓋了征信所、所有銀行及各個網關的一個門面（這么看ESB蠻像一個fasade的嘛），這個門面替應用擺平一切，你只要說我要貸款！、其他的如你的資信評級、你都要請求誰、你的請求還需要依賴什么都包辦，有事您只管說句話就得。

  例子涉及異步的請求/響應處理模型；對JMS、http/rest、vm、soap、EJB各種協議的調用；把bank暴露為ws?？偩€中的消息用LoanQuoteRequest 代表，本例中這是個javaBean格式，但是實際中往往是個xml格式（用了ESB，我發現對消息這個東東來說格式是五花八門的：javabean pojo、xml、http參數、stdio、soap甚至json...）

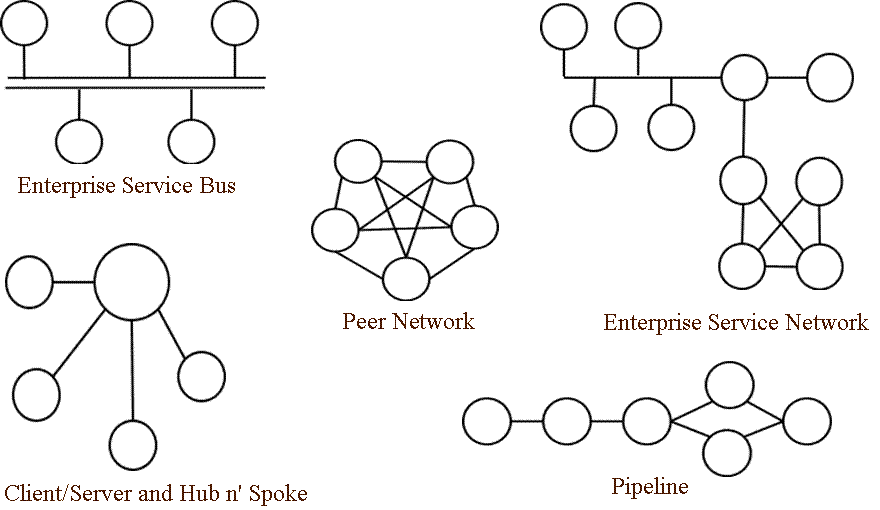

  loan broker的示例包含ESB和ESN兩種布局的版本，含義參見Mule Topologies的5種拓?fù)洳季郑?/p>

  ESB、ESN企業服務網、對等網（這不又成了點對點了么，不推薦）、C/S以hub為中心的輻射方式（可能性能有問題，不推薦）、管道方式（服務編排？）

1、示例翻譯：

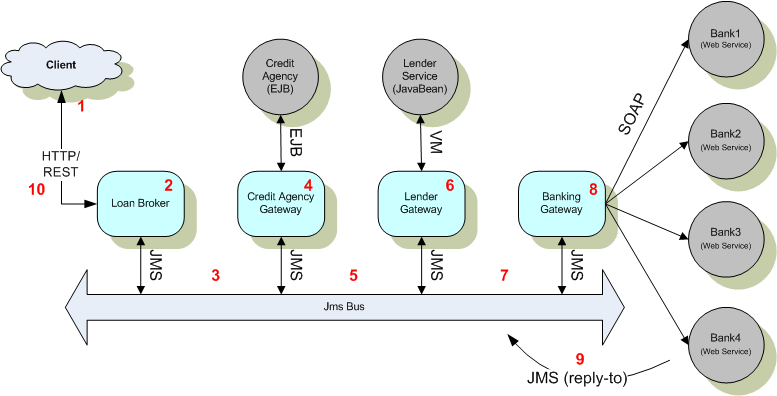

  Loan Broker ESB基于當前的Loan Broker示例 但是實現了一個完整的ESB架構，該例子演示了如何使用HTTP/REST、 Web Services、EJB、JMS，他是根據典型ESB實現來配置的。

  Loan Broker ESB使用了JMS消息總線以提供在不同組件和應用間的公共消息通道：

組件：

  1、Loan Broker Service貸款中介服務 ：接收貸款請求(信息包括SS社保號碼、貸款額度、期限)并負責收集放貸反饋向客戶反饋。

  2、Credit Agency Service征信所服務 ：外部服務提供者、它對客戶的授信進行檢驗以確保合理的放貸額度。

  3、Credit Agency Gateway征信所網關 ：在消息總線和征信所應用之間整理請求。

  4、Lender Service貸方服務 ：基于客戶的資信評分，放貸額度和期限，由貸方服務選擇請求貸款的銀行。

  5、Lender Gateway貸方網關 ：從消息總線到貸方應用之間整理請求。

  6、Banking Gateway銀行網關 ：基于貸方列表、向一家或多家銀行分發貸款請求。

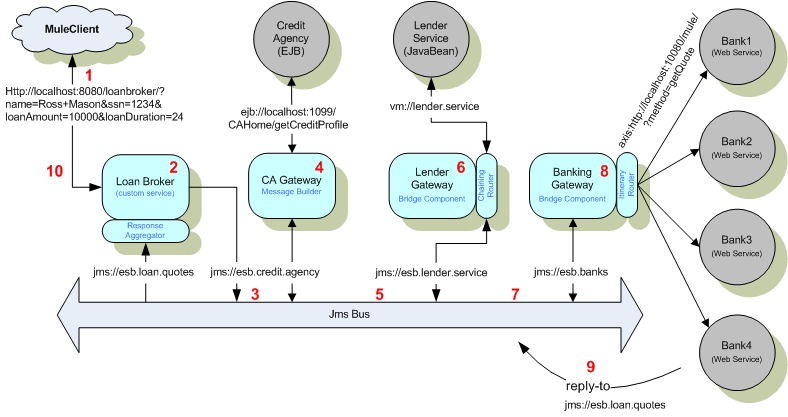

總體流程：

1. 客戶應用向LoanBroker 貸款中介服務 發出 CustomerQuoteRequest消息 。
2. LoanBroker 貸款中介服務 創建一個 LoanQuoteRequest 消息，這是總線通用消息格式。
3. Mule通過JMS向Credit Agency Gateway 征信所網關 發送該消息。
4. 網關整理請求、調用CreditAgency EJB組件，RelectionMessageBuilder自動將CreditProfile附加到LoanQuoteRequest 消息上 。
5. Mule通過JMS向Lender Gateway貸方網關 發送該消息.
6. 貸方網關 使用VM傳輸調用貸方服務 .
7. Mule通過JMS向Banking Gateway銀行網關 發送該消息.
8. Banking Gateway銀行網關 通過Axis實現的SOAP調用銀行服務.
9. 每家銀行都把自己的貸款報價附加到請求中并通過應答地址ReplyTo 發回LoanBroker 貸款中介服務 。應答地址是由Banking Gateway銀行網關 提供的.

10. LoanBroker 貸款中介服務 的ResponseRouter響應路由接收對應答地址 的響應，它選擇最低利率并返回客戶。

本例中，消息總線上的通用消息格式是java bean格式。一般情況下如JMS規范要求總線內的通用消息是xml格式，但是mule允許你使用任何數據格式，兩種格式各有優缺，xml的文本消息允許你方便的直接實施xslt轉換器之類，bean方式在component中更便于編碼處理，兩種方式也都方便用路由器去根據消息內容做路由判斷。我們先來定義這個消息bean：LoanQuoteRequest（org.mule.example.loanbroker.messages.LoanBrokerQuoteRequest）：

 客戶的初始請求觸發整個事件處理流，客戶使用瀏覽器以htt協議請求mule rest服務，這個服務當然得向外暴露，暴露的方式就是配置貸款中介端點 (CustomerRequestsREST)

 這句話的配置含義：

 1、內嵌Jetty servlet引擎

 2、mule啟動jetty在8888端口上監聽rest請求

 3、把rest servlet綁定到/loanbroker上下文
來自客戶的初始rest請求格式為：

貸款中介端點 以http參數形式接收下來，需要轉換為CustomerQuoteRequest對象，所以增加了一個自定義轉換器：


這個轉換器要用在貸款中介端點 上，在貸款中介服務的入站inbound配置上、入站端點endpoint引用了貸款中介端點(CustomerRequestsREST)、同時也引用了這個轉換器。也就是說從貸款中介端點 上接收的rest請求都直接用這個轉換器予以轉換：
