1.    復合JavaBean數據源

1.1 說明

在使用Eclipse BIRT進行報表開發時，會遇到使用復合型的JavaBean作為數據源的情況，例如Contact對象有一個Address類型的對應address，而Address對象又具有兩個屬性，分別為addressId和addressName，在此種情況下應該使用Eclipse BIRT提供的“Script Data Source”進行數據源。如下將通過實例展現在Eclipse BIRT中如何使用復合JavaBean作為數據源。

所用環境說明：

l IDE環境：birt-report-designer-all-in-one-2_2_1_1；、

l Tomcat：5.5.27；

l Eclipse BIRT版本：2.2.1

l birt-runtime-2_2_1_1。

1.2 開發實例

1.2.1 在Java工程中創建復合JavaBean類Contact.java

在集成了BIRT的Eclipse中建立Java工程：birtJavaProject，并建立amigo.report包，并在該包下建立復合JavaBean的類：Contact.java，該類的代碼如下所示：

package amigo.report;

public class Contact {

    private String firstName;

    private String lastName;

    private String phoneNum;

    private Address address;

    public Contact(

         String firstName, String lastName,

         String phoneNum, Address address){

        this.firstName = firstName;

        this.lastName = lastName;

        this.phoneNum = phoneNum;

        this.address = address;

    }

    // 省略getter/setter方法

}

1.2.2 在Java工程創建復合JavaBean的關聯JavaBean類Address.java

接下來在amigo.report包下建立Contact類關聯的JavaBean類，代碼如下所示：

package amigo.report;

public class Address {

    private String addressId;

    private String addressName;

    public Address(String addressId, String addressName) {

        this.addressId = addressId;

        this.addressName = addressName;

    }

    // 省略getter/setter方法

}

1.2.3 在Java工程中創建數據工廠類ContactListFactory.java

在Java工程中還需要?jiǎng)?chuàng)建制造數據的工程類：ContactListFactory.java，該類的代碼如下所示：

package amigo.report;

/** *//**

 * 數據制造工廠類.

 * @author AmigoXie(xieingxing1121@126.com)

 */

public class ContactListFactory {

    public Contact[] createContactList(){

        Contact[] c = new Contact[10];

        Address address1 = new Address("1", "address1");

        Address address2 = new Address("2", "address2");

        Address address3 = new Address("3", "address3");

        Address address4 = new Address("4", "address4");

        c[0] = new Contact("stavros", "kounis", "2310886269", address1);

        c[1] = new Contact("dimitris", "kounis", "2310888270", address2);

        c[2] = new Contact("dimitris", "adamos", "2310998417", address3);

        c[3] = new Contact("nikos", "koufotolis", "2321013770", address4);

        c[4] = new Contact("謝", "星星", "1399998383", address1);

        c[5] = new Contact("阿", "蜜果", "13535353", address1);

        c[6] = new Contact("test0", "test00", "1388996969", address1);

        c[7] = new Contact("test1", "test11", "33333", address3);

        c[8] = new Contact("test2", "test22", "44444", address2);

        c[9] = new Contact("test3", "test33", "66666", address3);

        return c;

    }

}

截至此步，Java源碼已經編寫完畢，余下的工作是做報表編程。

1.2.4 創建報表工程

在開發環境中選擇“New”-> “Project”，如下所示：

”，如下圖所示：



而后點擊“Next  >”,在彈出對話框中輸入報表工程的名稱“birtreport”后，點擊“Finish”按鈕完成報表工程的創建。

1.2.5 創建報表

         選擇報表工程“birtreport”后點擊右鍵，選擇“New” –> “Report”，如下圖所示：

在彈出窗口中輸入報表的名稱：helloBirt.rptdesign，點擊“Finish”按鈕完成報表的創建。

1.2.6 創建Scripted數據源

使用JavaBean作為數據源，需要?jiǎng)?chuàng)建Script數據源。首先打開“Data Explorer”視圖，（若該視圖被關閉，請使用“Show View”打開）。在“Data Explorer”中選擇“Data Sources”->“New Data Source”，如下圖所示：


創建數據源的彈出窗口如下圖所示：

在上述窗口中選擇“Scripted Data Source”，在“Data Source Name”中輸入數據源的名字，例如“Data Source”，點擊“Finish”按鈕完成數據源的創建。

1.2.7 創建數據集

在“Data Explorer”視圖中點擊“Data Sets”->“New Data Set”，彈出窗口如下所示：

在“Data Set Name”中輸入數據集的名稱，例如“Data Set”，在“Data Source”中選擇剛才創建的Scripted數據源，而后點擊“Next >”按鈕，輸入列名和顯示名稱等信息，窗口如下所示：

1.2.8 編寫數據訪問腳本

打開“helloBirt.rptdesign”，切換到“Script”，在“Data Explorer”視圖中選擇剛才創建的數據集，open對應的腳本如下所示：

count = 0;

cf = new Packages.amigo.report.ContactListFactory();

c = cf.createContactList();

對應圖形如下所示：

在“Script”的下拉框中選擇“fetch”，對應的腳本如下所示：

if (count <= c.length - 1){

    row["firstName"] = c[count].getFirstName();

    row["lastName"] = c[count].getLastName();

    row["phoneNum"] = c[count].getPhoneNum();

    row["addressId"] = c[count].getAddress().getAddressId();

    row["addressName"] = c[count].getAddress().getAddressName();

    count ++;

    return true;

}

1.2.9 設計報表視圖

視圖中選擇layout，簡單的將我們建立的data set 拖到報表視圖中即可，完成這步以后可以在preview中查看預覽效果了。

1.2.10 部署與瀏覽

將birt-runtime-2_2_1_1目錄下的WebViewerExample工程拷貝到Tomcat的webapps下面，并將helloBirt.rptdesign報表文件拷貝到Tomcat根目錄/webapps/WebViewerExample工程下。

接著在：Tomcat根目錄/webapps/WebViewerExample/WEB-INF目錄下建立classes子目錄，存放Java工程中的三個類文件對應的class文件，將birtJavaProject/bin下的amigo目錄整個拷貝到Tomcat根目錄/webapps/WebViewerExample/WEB-INF/classes目錄，完成報表文件的部署。

訪問地址為:

http://localhost:8080/WebViewerExample/frameset?__report=helloBirt.rptdesign

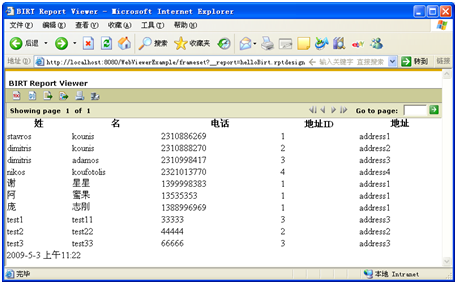

在瀏覽器的運行效果圖如下所示：

2.    對JavaBean數據源的數據進行分組

2.1 說明

在復合JavaBean作為數據源的實例中，展示了如何進行復合JavaBean數據的展示，但是在某些情況下，需要對JavaBean進行分組顯示，本實例將展示如何對JavaBean數據源進行分組顯示。

2.2 開發實例

2.2.1 創建報表

在報表工程中創建報表groupByReport.rptdesign，創建方式與上例一樣。

2.2.2 創建數據源和數據集

因?yàn)樵搶?shí)例的數據源和數據集與上例相同，只需要在“Data Explorer”視圖中將數據源和數據集拷貝到本實例即可，編寫的數據訪問腳本和設計的報表也與上例一樣。

2.2.3 對數據進行分組

接下來將向讀者展示如何按照addressId對數據進行分組，首先在“Layout”中選擇table后，點擊右鍵，選擇“Insert Group”-> “Above”，如下所示：

彈出的新建分組的窗口如下所示，在窗口中輸入分組的名稱，例如：addressIdGroup，在“Group on”中選擇“addressId”，在“Interval”中選擇“Interval”，在“Range”中輸入1，如下圖所示：

         在上圖中點擊“OK”按鈕完成分組的創建。

2.2.4 部署與瀏覽

         部署的方法與上例相似，訪問地址為：

http://localhost:8080/WebViewerExample/frameset?__report=groupByReport.rptdesign

         運行效果如下圖所示：

3.    將BIRT集成到現有Web項目中

3.1 說明

         在上面的實例中，將報表和相關的類文件放在BIRT對應的Web項目WebViewerExample中來進行報表的查看和瀏覽，但是在實際的開發過程中，已經有Web項目，將報表的部分部署到WebViewerExample項目，而其它的部分部署到另一個Web項目，顯然不太合適，本實例講解如何將BIRT集成到現有的Web項目中，并進行報表的查看。

         參考文章：http://blog.csdn.net/bjd14/archive/2006/12/25/1458947.aspx

3.2 集成實例

3.2.1 新建項目的Web工程

         在MyEclipse新建一個Web Project，名為reportintegration，將上例中的amigo.report包以及其下的所有三個類（Contact.java、Address.java和ContactListFactory.java）拷貝到src目錄下。并將helloBirt.rptdesign和groupByReport.rptdesign兩個報表文件拷貝到WebRoot目錄下。

3.2.2 拷貝BIRT的Web項目WebViewerExample的文件

         打開Tomcat下的WebViewerExample項目，其目錄結構如下圖所示：

         將該目錄下的兩個子目錄report和webcontent拷貝到工程的WebRoot目錄下。

         接下來進入WebViewerExample"WEB-INF目錄，目錄結構如下所示：

         將lib、platform和tlds三個子目錄拷貝到Web工程的WebRoot"WEB-INF目錄，并拷貝server-config.wsdd、viewer.properties和web.xml三個文件。到此所有文件都拷貝完畢。Web工程的結構如下圖所示：

         lib目錄的結構如下圖所示：

3.2.3 部署與瀏覽

         部署reportintegration到Tomcat下，啟動成功后，訪問路徑類似如下所示：

http://localhost:8080/reportintegration/frameset?__report=groupByReport.rptdesign

運行效果與上例一樣，不再贅述。

3.2.4 訪問參數說明

在訪問時，路徑實例如下所示：

http://localhost:8080/reportintegration/frameset?__report=groupByReport.rptdesign

其中”__report”表示訪問的報表文件的路徑，若將groupByReport.rptdesign報表文件拷貝到WebRoot/report目錄下，則訪問路徑變成：

http://localhost:8080/reportintegration/frameset?__report=report/groupByReport.rptdesign

其它訪問參數的說明如下所示：

選項	說明
__format	報表輸出格式：html或pdf，缺省是html。對于frameset不起作用。
__isnull	指明一個參數是null，常用于字符串類型。如果提供參數且值為空： - 對于日期和數字類型，BIRT會將它們當作null處理。 - 對于字符串，BIRT會將它作為空字符串。因此，為了說明某個字符串是null，通常寫為：__isnull=參數。
__locale	本地化選項，缺省是jvm的locale。
__report	報表設計文件路徑。
報表參數	報表參數參數值對，形式：參數名=參數值。對于frameset，直接在地址欄中輸入?yún)?shù)名=參數值后回車，不會影響報表結果。雖然，此時選擇"運行報表"時，彈出的參數值已經改變。
