一、 代碼主要結構
所謂流程設計器者，無怪乎讀取xml文件，圖形展現，操作圖形元素，改變xml文件，回寫，如此而已。
既然如此，設計器的流程結構就非常清晰：首先是xml框架解析xml文件為Model模型組件，然后Model模型組件被展現為Component視圖組件；用戶對Component視圖組件進行操作，這些操作被同步的修改到Model模型組件；最后用戶保存時，Model模型組件經過xml框架解析回xml文件，該文件被上傳到服務器或本地覆蓋原有的xml文件。
那么代碼結構就很清晰了：xml框架、Model模型組件和Component視圖組件。但是等等，Model與Component如何交互呢？這里就需要GEF框架嫁接起兩者的聯系。同時，一個流程設計器往往要同時編輯多個流程定義，相比具體的流程定義而言，設計器擁有一些全局的對象，這些全局對象包括系統菜單欄、工具條、整個設計器布局框架（ProcessDesigner）、設計器入口（ProcessEditor），還有就是負責保存全局屬性和發布/訂閱定制事件的TheModel對象。
二、 Component視圖組件
很直接，Component視圖組件指的是與用戶打交道的、與流程定義相關的視圖元素。注意這里的一個定語：與流程定義相關的，即不包括系統菜單、工具條這些東東。這些視圖元素很簡單，包括畫圖板、各種節點元素和連接線元素。
代碼位于org.jbpmside.view.component和org.jbpmside.view.component.node下。主要類SurfaceComponent、NodeComponent和ConnectionComponent?？搭惷秃芮逦@些類分別代表著什么組件：
• SurfaceComponent代表畫圖板；
• NodeComponent代表節點；
• ConnectionComponent代表連接線；
org.jbpmside.view.component.node下的類就是NodeComponent類的子類，代表具體的單個節點類型了，包括開始節點、結束節點、Fork節點、Join節點等等。
Component視圖組件使用了degrafa來渲染表現形式。
目前缺少一個屬性彈出框組件，職責展現和修改節點/連接線屬性。
三、 Model模型組件
Xml流程定義文件解析為本地Model模型組件，本地建模和jBPM4的PVM建模一致，代碼位于org.jbpmside.model下，重要的類：
• ProcessModel代表流程定義；
• NodeModel代表節點定義；
• ConnectionModel代表連接線定義；
剩下的就是具體節點類型的模型類，例如StartNode/EndNode/TaskNode等。
目前模型類還非常簡單，因?yàn)榍岸螘r(shí)間主要關注Component視圖組件部分，接下來很快會與jPDL規范完全同步，同時ProcessModel/NodeModel/ConnectionModel會進行重構，目標是與jBPM4模型完全一致。
最新的模型位于org.jbpmside.model.common下，對jpdl4的支持位于org.jbpmside.model.jpdl4下，未來需要將Component與Model的關聯遷移至common包下。
四、 GEF框架
GEF框架嫁接Model與Component。
1、 IGraphicalEditor與IEditPart
IGraphicalEditor與IEditPart是GEF框架里最重要的兩個接口：
• IGraphicalEditor代表整個圖形編輯器，IGraphicalEditor里最重要的方法：
function get graphicViewer():GraphicViewer;
返回當前的圖形視圖。在當前的設計里，設計器支持多個TabPane，每個流程定義會擁有一個單獨的圖形視圖（即一個TabPane），這里的圖形視圖即指當前處于激活（編輯）狀態的畫圖板；很顯然IGraphicalEditor是一個全局類。
• IEditPart代表單個的圖形編輯元素，很顯然，這些元素是和Component組件一致的，IEditPart里最為重要的方法：
function get model():Object;
function set model(_model:Object):void;

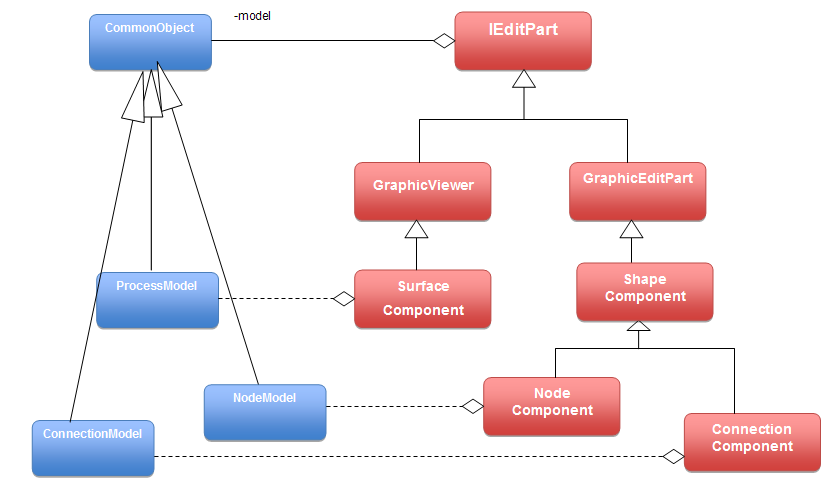

Component組件繼承于IEditPart，這樣就瞬間將Component組件與Model關聯起來。IEditPart重要的實現類包括GraphicViewer與GraphicEditPart。
GraphicViewer被SurfaceComponent繼承；
GraphicEditPart被NodeComponent和ConnectionComponent繼承。
2、 Tool
Flex應用程序是基于事件驅動的，用戶對界面的操作即反映到各種鼠標和鍵盤事件上。在原先的設計里，由Component組件自己來處理各種原生事件，當需要其他組件協作時，通過TheModel發出應用定制事件。在GEF的設計里，Component組件的原生事件處理被委派到Tool類進行處理。Component組件只管理自身的圖形渲染和變化。
例如SurfaceComponent處理鼠標點擊事件代碼：
public function mouseClickHandler(event:MouseEvent):void
{
… …
this.tool.mouseClick(event, compX, compY);
}
注意this.tool方法，這個方法同樣是由GraphicViewer和GraphicEditPart分別 引入的。注意有些時候組件的Tool是需要切換的，例如鼠標點擊面板，通常會導致被選中的節點或連接線選中狀態消失，但是當工具條選中一個節點時，這個鼠標事件會導致向面板增加相應的節點。這時需要ToolManager來進行Tool卻換的管理，針對SurfaceComponent/NodeComponent/ConnectionComponent分別有SurfaceToolsManager/NodeToolsManager/ConnectionToolsManager來管理不同的Tool切換策略。需要注意的是ToolManager和Tool都是無狀態的，全局唯一，所有視圖組件共用。
3、 Command
視圖組件的變化會導致Model組件的變化。Tool處理視圖原生事件、調用CommandService執行各個Command具體操作視圖組件和Model對象實現視圖組件和Model組件的變化。
CommandService與SurfaceComponent進行一對一綁定。CommandService持有CommandStack，實現單個Tab編輯界面內Command的redo和undo。
具體操作視圖組件和Model對象必須通過Command。
五、 TheModel全局類的用途
TheModel全局唯一，職責如下：
• 負責應用所有定制事件的訂閱/分發；
• 負責持有工具條和系統菜單屬性；
• 負責持有剪貼板，實現各個畫板之間的節點拷貝/剪切。
六、 ProcessDesigner與ProcessEditor
ProcessDesigner負責整個應用的布局，目前由三部分組成，系統菜單、工具條和TabNavigator（TabBar管理器），TabBar管理器負責添加和刪除Tab，由Tab加載畫板，這樣實現對多流程定義同時編輯的支持（即多Tab）。
ProcessEditor是應用的入口，它持有ProcessDesigner，實現了IGraphicalEditor接口。目前其對graphicViewer（）方法的實現是返回當前激活狀態Tab的畫板。
同時，ProcessEditor負責統一監聽工具條/鍵盤事件，并將這些事件處理委派給當前處于激活狀態的Tab畫板處理。
七、 Xml框架
位于org.jbpmside.xml下，使用E4X，使用binding對各種類型的節點進行解析，不集中在一個文件完成解析和轉換，一個節點類型對應一個binding。使用代碼如下：
public function parse(xml:String):ProcessDefinition{
var parser:Parser=new Parser();
return parser.createParse().setString(xml).
execute().getProcessDefinition() as ProcessDefinition;
}
測試代碼位于test目錄下，是目前唯一可以進行單元測試的部分。
八、 還需要完成的工作
1、 xml框架還需要大量的解析工作完成（以支持jpdl4）
2、 第一個版本為本地應用，需要增加對本地文件操作的支持
3、 模型遷移至org.jbpmside.model.common
4、 工具條使用flexlib重寫，新的16位圖標,節點屬性彈出框
5、 Command目前只實現了對undo的支持，需要實現對redo的支持
http://www.tkk7.com/ronghao 榮浩原創，轉載請注明出處：）
